新型コロナ感染症対策に活用できる製品

扉の開閉を電動でアシストする Autumatic Door Controller

RYOBI RUCAD(ラクアド)RU-010P
リョービ ラクアド
だれでもが快適に安全に扉を使用できる ラクアド
●通常のご使用方法は、ドアを軽く押す(引く)ことで、電動(自動)開閉機能が作動しますが、ノブやレバーに触らなくても開閉可能な機能がありますので、新型コロナウイルス感染症対策にも活用いただけます。
●ドアが全開位置で停止している時間を自由に設定(最大約15秒)できるため、車いすやベビーカーでの通行もスムーズになります。
●開閉中でもドアを軽く押さえるだけで電動(自動)開閉を制御できます。
●停電になっても即座に手動操作が可能です。
●オプション製品を追加することで、リモコン操作やセンサー開扉、顔認証、指静脈認証、テンキー認証、カード認証などの入退出管理との連動なども可能ですので、弊社にご相談下さい。
●適用ドア巾は800〜950mm、ドア重量は15〜65kgです。
※オプション製品などの工事対応は、弊社にお任せください。
参考価格 本体107,800円(税別¥98,000)



※右記の画像は、メーカー掲載のYouTubeにリンクしています。

【系統図例】

※標準設置の場合
1)開閉する場合は、軽く扉(レバーやノブ)を押す、引く事で扉は開閉します。
2)既存錠前はそのままご使用いただけます。




ラクアド標準設置

※非接触で開閉したい場合
1)オプションの非接触スイッチを内外に設置し、手などを近ずけると、扉(レバーやノブ)に触らずに開閉できます。
2)既存の錠前のラッチ部やデッドボルト(閂)などは使用不可となり
ます。
3)施錠したい場合、施錠時には開閉しない様にスイッチストライクな
どを追加設置する必要があります。

ラクアド非接触開閉
※入退出管理で開閉したい場合
1)既存錠前を電気錠(モーター式電気錠)に交換をします。
2)外部には、カードリーダやテンキーなど設置しますが、非接触にしたい場合はカードリーダが良いでしょう。
3)内部には、カードリーダやテンキーなどの制御部と電気錠操作盤を設置します。
4)内部よりフリーに解錠しても良い場合は、非接触スイッチを設置して対応します。
ラクアド入退出連携

※その他、お客様のご希望に合わせたシステムを構築致しますので、ご相談ください。

ラクアド カタログ

ラクアド カタログ(2.4MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

【施工例】ラクアド

弊社従業員トイレを完全非接触化にしてみました。

1)扉の開閉 2)施解錠 3)ブース内照明
上記の動作を非接触スイッチ、電気錠操作盤、電気錠、シーケンサで構築いたしました。

【入室方法】
外側の非接触スイッチに手をかざすと、扉が開いたらブース内照明が点灯します。すぐに扉が閉扉して、電気錠で施錠となります。

【退出方法】
内側の非接触スイッチに手をかざすと、電気錠が解錠して扉が開き、退出します。退出したら、自動で閉扉してブース内の照明が消灯します。



既存SD(鉄扉50kg)のNHN153SPを外し交換しました。内部からは、ロックマンジャパンの非接触解錠スイッチ(SI-68A)で開扉できる様に取付けたので、扉にさわらなくても開扉でき、新型コロナ対策の一助になると考えます。
注)外開き外部扉に設置する場合は、扉が開いても雨が掛からない様に庇などが必要となります。

ラクアド施工前扉 ラクアド施工前扉

施工前扉(NHN153SP)

ラクアド施工後1 ラクアド施工後1

施工後(右下にSI-68A)

ラクアド施工後2 ラクアド施工後2

開扉状態

ラクアド施工後3 ラクアド施工後3

カールコード部



ロックマンジャパン(株) 非接触式解錠スイッチ

※非接触式の為スイッチに触れないので、新型コロナ感染予防などにも役立つタッチレススイッチです。
ロックマンジャパン 非接触式解錠スイッチ

SI-25A   SI-65A   SI-68A   SI-58B

非接触式解錠スイッチ
●指を近づけるだけで無電圧接点出力が可能な非接触式スイッチ
●制御盤と接続して、室内側退出時の電気錠用解錠スイッチに最適
●接点出力時間(約0.5秒〜約20秒)と感知距離(約2cm〜約10cm)を調整可能
●接点出力を最長時間設定時、繰り返し(トグル)モードに変更可能
●赤と緑のLEDで解錠スイッチの起動状態を確認可能
●電源は、DC12V or DC24V可能
●プレートには、扉と手のシンプルなデザインを印刷
●SI-68Aは、SI-65Aよりもランプ部がΦ19からΦ35に大きく変更
●SI-68A・58Bは、SI-65Aよりも奥行が16mm短く変更

※注意:
本製品は、制御盤等に接続する微弱接点用スイッチです。
電気錠等大電流の機器と直接接続して稼働させた場合故障致しますので、接続機器にはご注意ください。

SI-25A、SI-65A、SI-68A=参考価格:9,900円(税別¥9,000)
SI-58B(BOX型)=参考価格:12,100円(税別¥11,000)

※非接触解錠スイッチのバリエーションは、4種類です
1)MI-25A:プレート幅は38mm(他は70mm)とスリムなのでアルミサッシの框などに取付け可能です。
2)MI-65A:1個用スイッチBOXに取付けられるので、現在使用中の押し釦スイッチから簡単に交換ができます。
3)MI-68A:MI-65Aよりもランプが大きくなりましたので、確認しやすくなりました。
4)MI-58B:MI-68AのBOX型です。

SI-25A SI-25A

SI-25A

SI-65A SI-65A

SI-65A

SI-68A SI-68A

SI-68A

SI-58B SI-58B

SI-58B

※LED表示は、待機時: 起動時:初期設定)と待機時: 起動時:に変更できます。
SI-25A・SI65Aカタログ

SI-25A・SI65Aカタログ(313.7KB)

SI-68Aカタログ

SI-68Aカタログ(270.3KB)

SI-58Bカタログ

SI-58Bカタログ(120.6KB)

【設置例】既存のスイッチから非接触解錠スイッチに変更及び追加しました。

非接触SW取付例1

既存解錠スイッチから→

非接触SW取付例2

非接触解錠スイッチに変更

非接触SW取付例3

MI-25Aを新設

非接触SW取付例4

既存の操作プレートに一回解錠のみ非接触解錠スイッチを追加

顔認証(ViRDI)AC-7000

空港の入国ゲートなどでも使用されている顔認証が入退出システムに使用する時代です。

●顔・指紋・ICカード・パスワードのマルチ認証方式です。

●5inカラー液晶タッチパネルで操作は簡単にできます。

●電気錠もほとんどのメーカーと機種に対応しています。(対応不可の場合は、電気錠操作盤を別途手配して下さい)

ViRDI AC-7000(バーディー)

【設置例の系統図】 電気錠操作盤・顔認証・ラクアド・非接触スイッチ

入室管理に顔認証装置を設置して、認証OKならば、電気錠が解錠してドアが自動で開きます。
退出がフリーの場合は、非接触解錠スイッチに手をかざして電気錠が解錠すると同時にドアが開きます。
このシステムを採用する事により、入室管理もしながら非接触の為、多人数が使用しても接触の感染リスクを低減できます。

機器設置系統図


美和ロック(株)消音ワンタッチ空錠

OPJ
OPJ

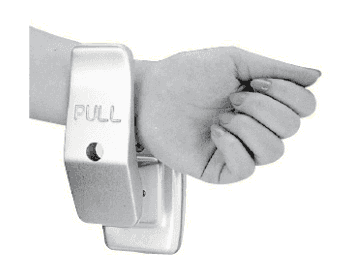

●ハンドルを腕でも扱えるような形状ですので、ウイルスの感染対策に有効です。
●ハンドルを押す(引く)だけで扉を開けることができ、開閉音が静かな空錠です。

OPJカタログ

OPJカタログ(1.5MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です
