マンション

  美和ロック(株) マンション向けシステム

ノンタッチLite

●すべて同じノンタッチID(キーやタグ)を使用しますので、セキュリティーはキースイッチと同等ですが安価にて操作性が上がり、スマートな入館に変わるためマンションのグレードがアップします。

●オーナー様が複数棟所有の場合などは、オプションにてオーナー様のみ共通にて使用できる管理用ノンタッチID(キーやタグ)を登録できるため、各棟のノンタッチIDをもたなくても1つで管理できる便利な機能も備えております。

MIWA RDNT-B03A
ノンタッチLite RDNT-B06A

キースイッチを利用した既存のマンションオートロックシステムが、キースイッチを交換するだけでノンタッチシステムに生まれ変わります。

●美和ロック製キースイッチKSー110シリーズ、KSー220/230シリーズから簡単にノンタッチLiteに置き換えられます。また、他社製キースイッチ(ゴール社製品KSー2、ー3シリーズ)を交換することも可能です。

●既存の集合玄関機の表面にアンテナと集合玄関機の内部に制御器を取り付ける方式なので、簡単な作業でノンタッチシステムを実現できます。

●ノンタッチキーのIDをあらかじめ登録した状態で出荷しますので、ノンタッチLiteを設置後すぐにご利用いただけます。現地での登録作業は不要です。

●オプションの設定タグ(別途ご手配品)を使用して管理用のノンタッチID を追加登録できます。

キーSWリプレース

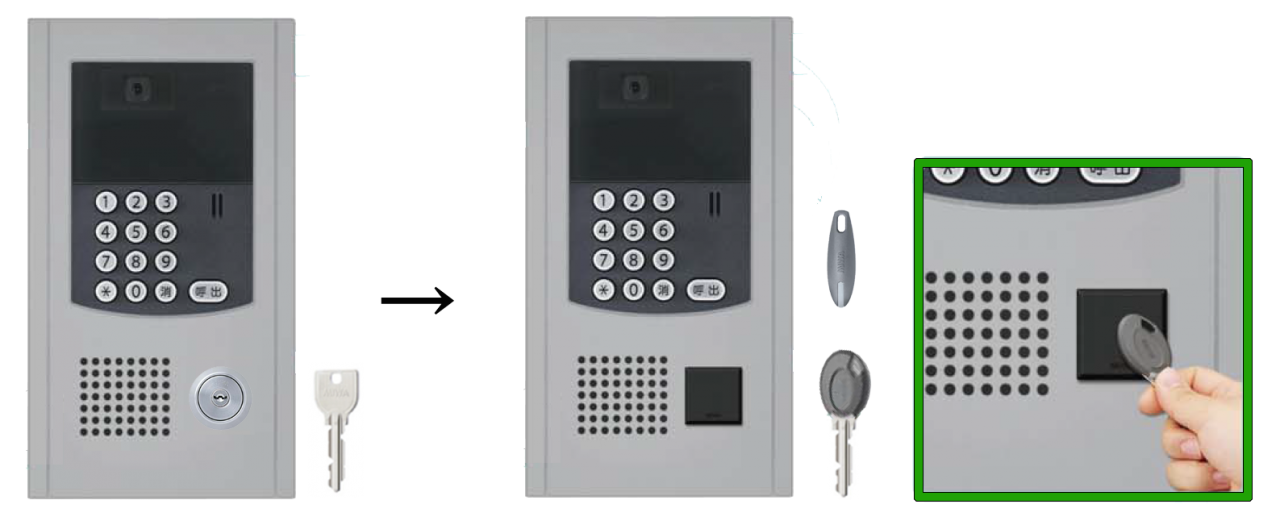

交換前(キースイッチ)                   交換後                 ノンタッチ操作

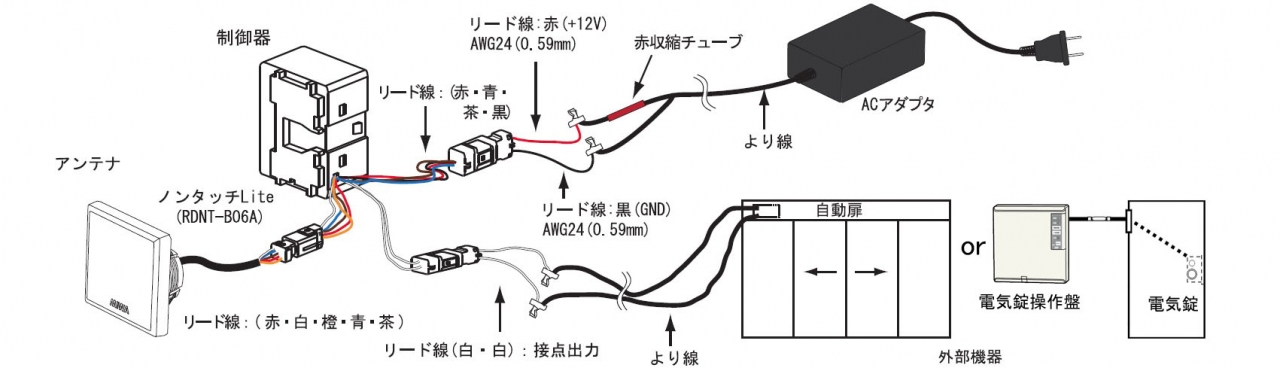

結線方法(制御器、ACアダプタは、本体セットに同梱されています)

miwa_rdnt-b06a_接続
ノンタッチLite カタログ

ノンタッチLite カタログ(682.8KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

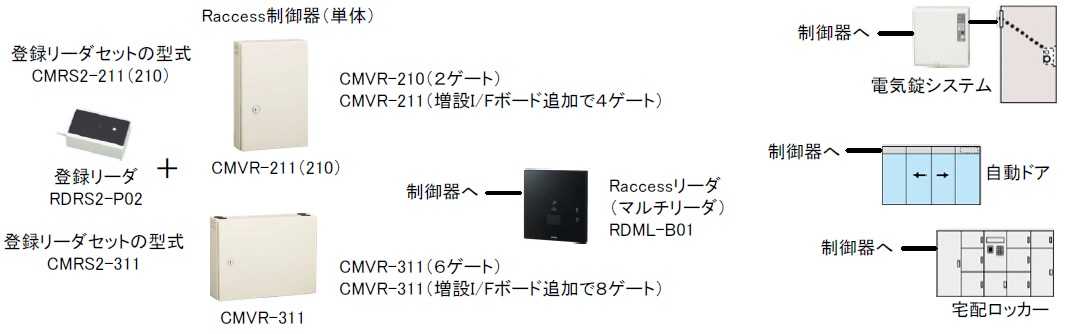

VERSAアクセスコントローラ

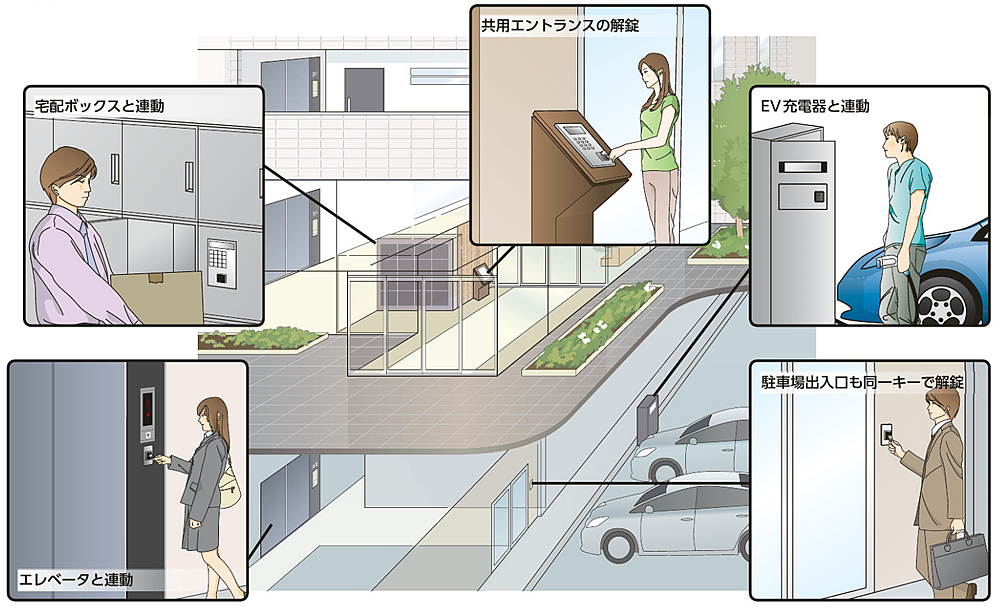

非接触IDキーを使用して、電気錠や自動ドアを解錠するシステムです。使用するIDキーによって3種類のシリーズをご用意しています。従来のノンタッチシリーズ・FeliCaシリーズに加え、ハンズフリーを可能にしたRaccessシリーズを新たにラインナップ。ご使用のシーンにあわせてお選びください。

■ベルサアクセスコントローラはLAN接続により最大8台接続することができます。CMNT(CMRS/CMFL/CMFK)−311型を8台接続すると最大64ゲート管理することが可能です。

■1住戸あたりの管理ID数は8個ですが、VERSAManager(管理PCソフト)を使用すると、最大99個まで対応可能です。マンションの一室を事務所として使用する場合に最適です。注)CMFKー211、311は99個までの拡張はできませんのでご注意ください。

■VERSAManagerの登録情報を出力したUSBメモリを制御器に接続して各種設定を行うことができます。また、制御器の設定データを入れたUSBメモリを管理パソコンに接続し、VERSAManagerに登録情報を入力することができます。

■万一の故障の際、従来品は全交換対応でしたが、ベルサアクセスコントローラは故障箇所の特定が容易に行える機能を搭載しているため、パーツ単位の交換が可能です。また、ベルサアクセスコントローラ全シリーズの制御器に共通パーツが適用できますので、さらに保守性が向上しています。

VERSA
RDNT-B07A

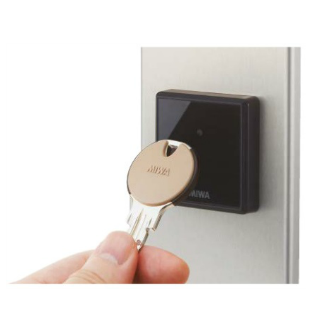

ノンタッチキーを近づけた例

ノンタッチ(NTU)シリーズ

ノンタッチキーをIDキー(カード・キーヘッド・タグ)として使用する共用エントランスシステムです。

キーヘッドには従来型のTNTK02A型と新型の【彩衣-sai-】TLNT-K03A/TLNT-K04Aシリーズがあります。彩衣は2012年グッドデザイン賞を受賞しました。



















sai

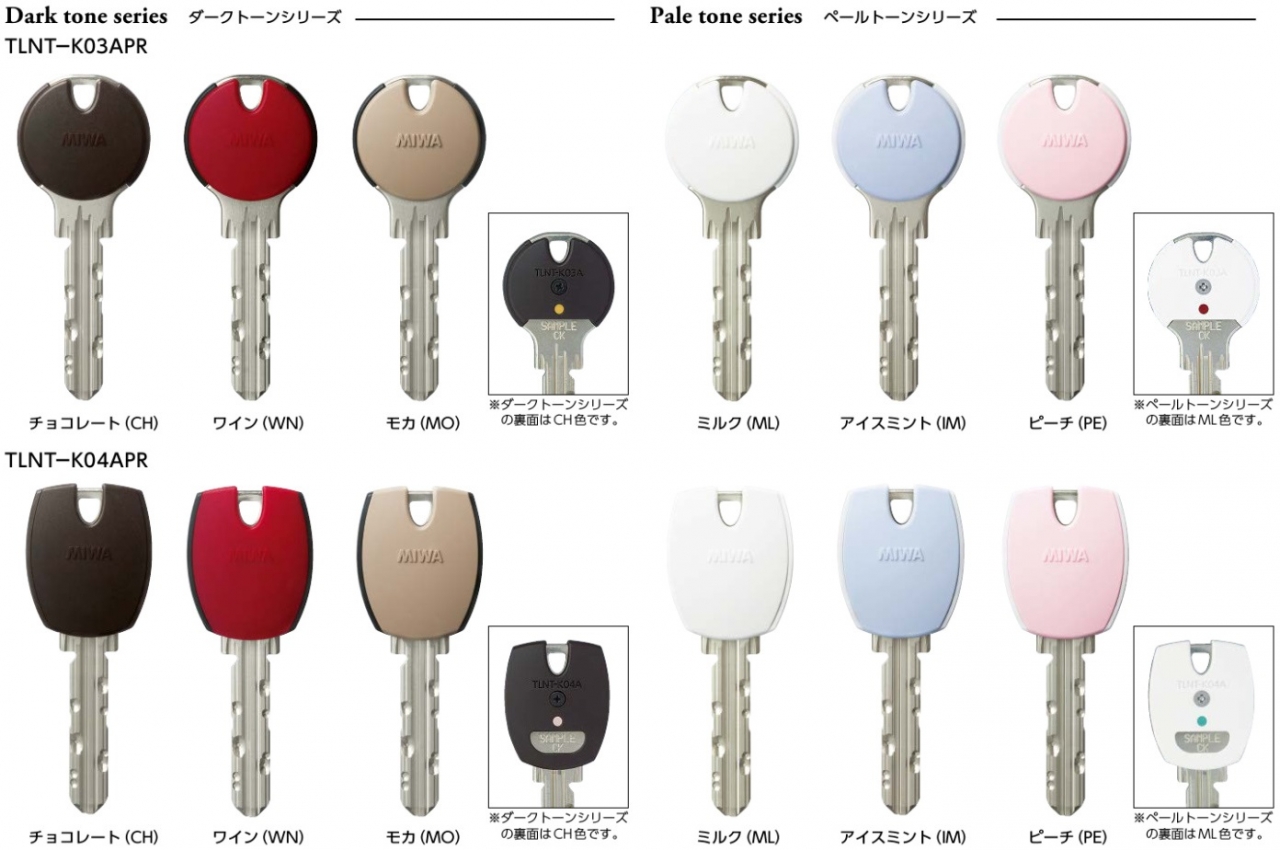

ノンタッチキーヘッド【彩衣-sai-】




Raccess(ラクセス)シリーズ

raccess
Raccess(ラクセス)シリーズ

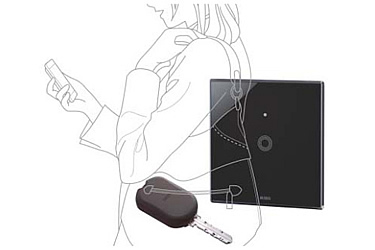

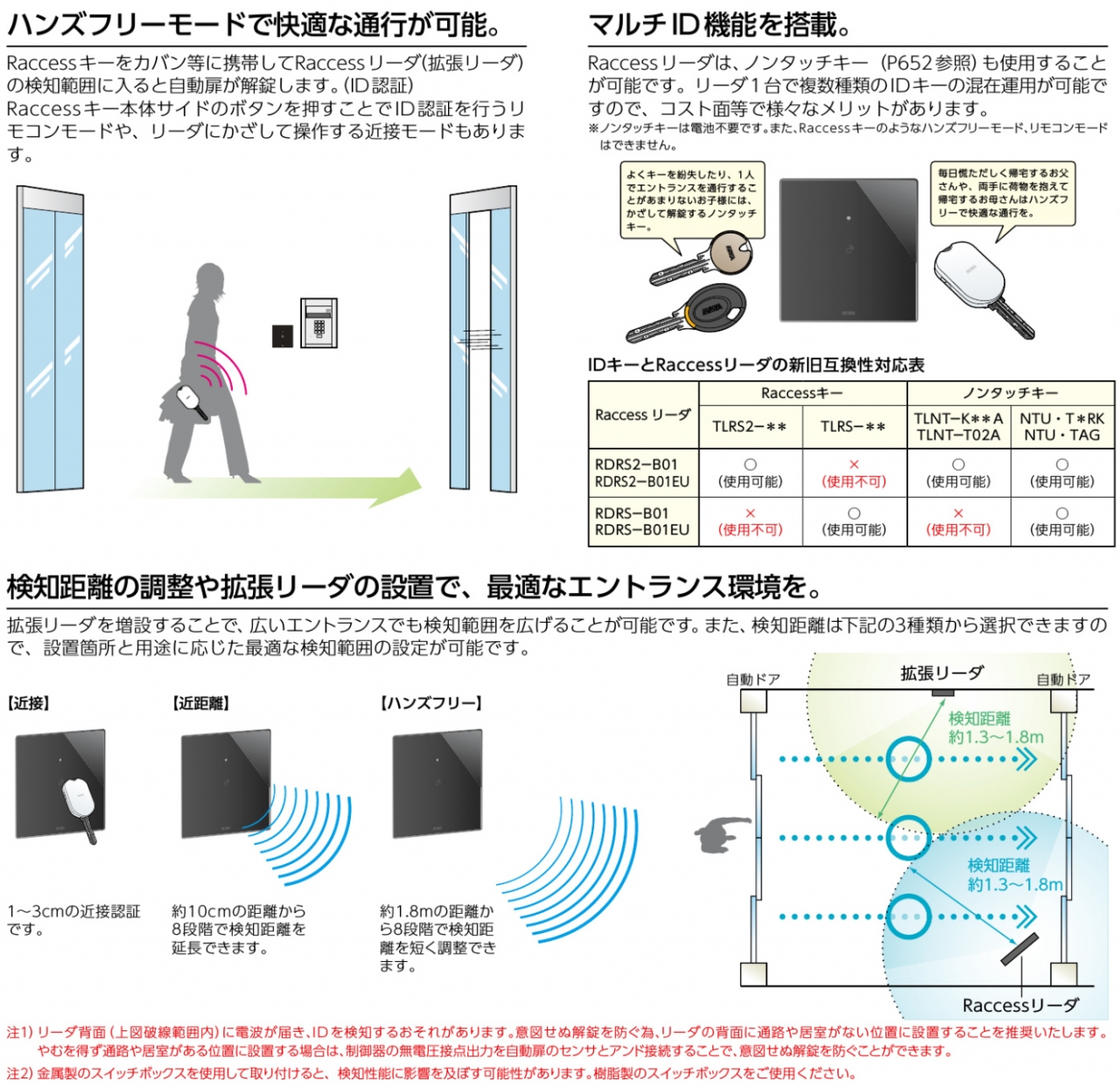

RaccessキーをIDキーとして使用する共用エントランスシステムです。キーをカバン等に入れたままリーダの前を通行するだけで解錠できるハンズフリー機能が備わっていますので、マンション内の各セキュリティゾーンをラクにアクセスできます。

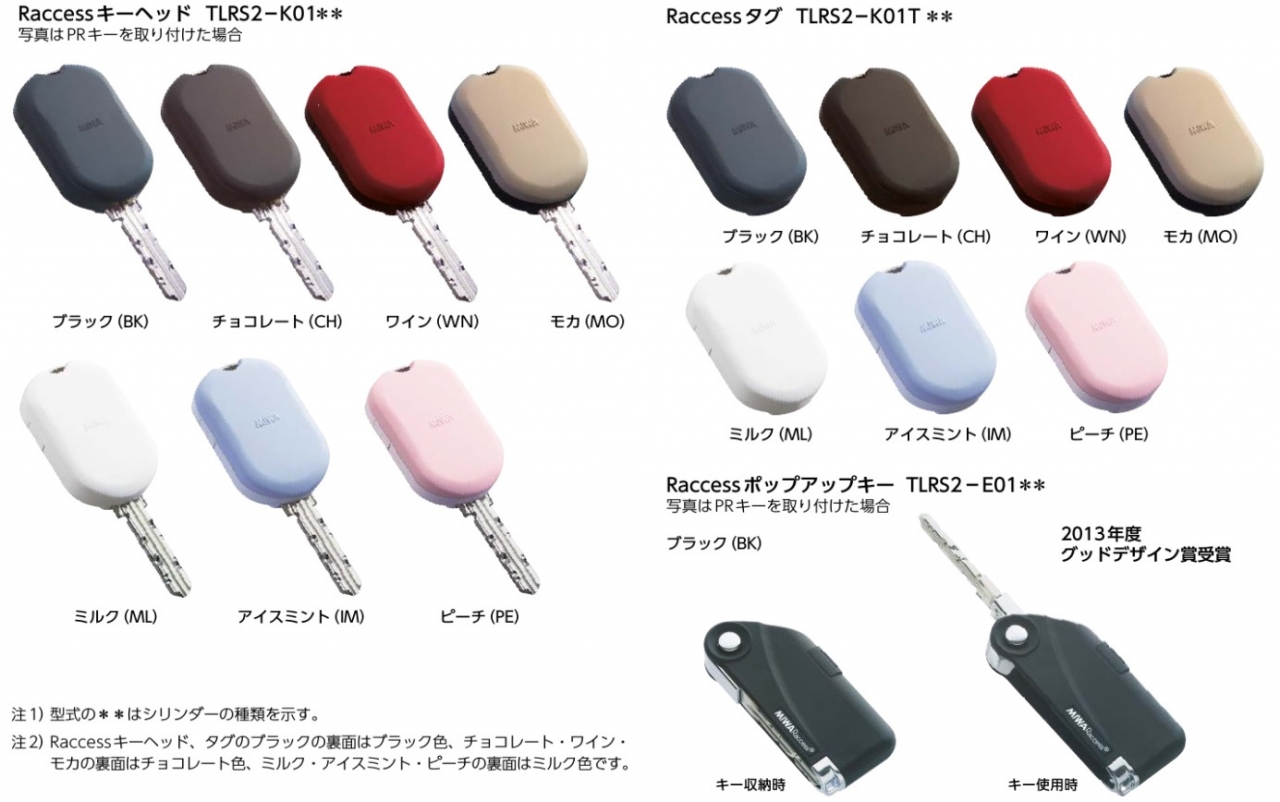

Raccessキーは、キーヘッド・タグ・ポップアップキーの3タイプをご用意しています。子カギ一体型のRaccessキーヘッド(7色)、子カギにキーホルダー等で繋いで使用するRaccessタグ(7色)、子カギが必要なときにポップアップさせて使用するRaccessポップアップキー(ブラックのみ)の3タイプがございます。リーダにマルチID機能が備わっていますので、ノンタッチキーを使用することも可能です。

(注)シリンダーの種類や錠種によってはキーヘッドタイプがご使用いただけない場合がございます。

raccess
raccess

ノンタッチキーT2RK樹脂部破損交換及び紛失について

T2RK樹脂部交換
キーヘッド部分の交換致します

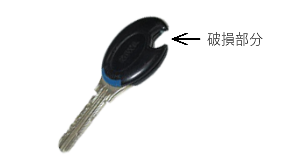

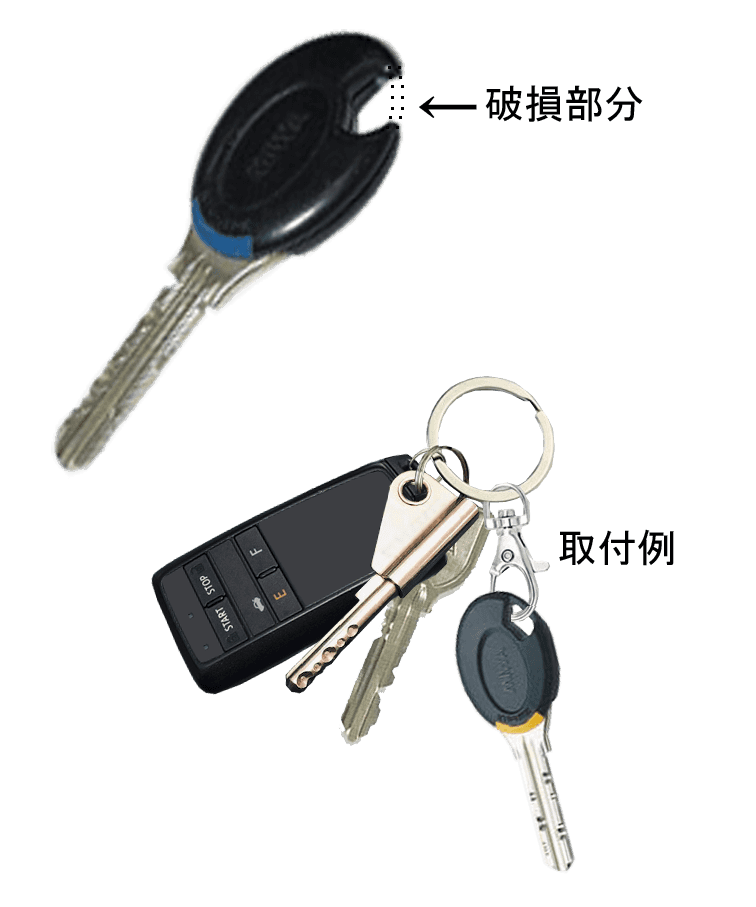

●キーホルダーなどに取り付けて使用していると、写真の様に破損してキー全体の紛失につながりますので、ひびなどが出来たら早めに交換をして下さい。
●内部にあるICチップはそのまま使用して、プラスチックの部分のみの交換が可能です。
●交換は弊社に持ち込んで頂ければ、約5分から10分で交換が出来ます。
 料金600円( 税別)


参考:破損を防ぐ方法としては、回転カン付き金具やキーリングなどに通してからキーホルダーに取り付ける事で、直接力が掛からず破損予防になります。





T2RK_sample
キーを全て紛失した場合
1)メーカーへキーを番号にて手配します。(約2週間ぐらいの納期)
2)ICチップをマンションの管理室内にある管理機器に登録をします。(紛失データーは削除)
3)メーカーよりキーが出来上がってきたら、ICチップを組み付けてお引き渡しとなります。

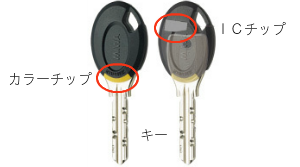

4)キーとプラスチックのカバーを組み付ける際には、管理用カラーチップをセットしますので、紛失したカラーをお知らせ下さい。
5)このシステムの場合、キーの登録は1室8本までになりますので、1青、2赤の順番に8灰まで登録します。
(3本ご使用の場合ですと3緑まで登録となり、カラーチップは、下記の様になっております。)

カラーチップ青

(1)青

カラーチップ赤

(2)赤

カラーチップ緑

(3)緑

カラーチップ黄

(4)黄

カラーチップ白

(5)白

カラーチップ桃

(6)桃

カラーチップ紫

(7)紫

カラーチップ灰

(8)灰

●全て紛失した場合は、ICチップとキーが新しく必要になりますので、上記でご紹介している、キーホルダーを付ける所がキーと同じ材質の金属製になっている「T3RK」か「T4RK」をお勧めしております。

  ノンタッチキーモデルチェンジによるリプレースについて

 美和ロック(株)社は、1997年より販売しておりますノンタッチ(NTU)シリーズに使用しているノンタッチキーのICチップが製造中止となりましたので、モデルチェンジを致しました。そのため、旧製品と新製品のICチップの互換性が無いため、新旧のICチップを使用しているノンタッチキーを混在して使用するのには、制御器、リーダー部の交換が必要となります。

 また、制御器の交換推奨は7年ですので、10年を超えるといつ壊れるかわかりません。もし壊れた時に制御器のデータが紛失すると、現在使用中のICチップを使用しているノンタッチキーを回収して再登録したりと復旧に何日もかかり、管理会社担当者様も管理組合より対処を迫られます。(データのバックアップをしておく方法もあります)

 それらの混乱を回避するためにも、早めに手当する事をお勧め致します。

※弊社では、制御器データのバックアップも行っておりますので、ご用命下さい。

miwa_rdnt_image

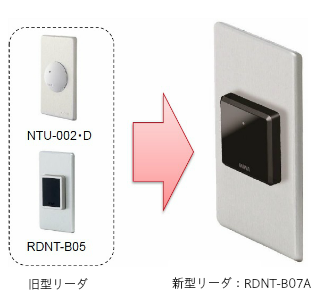

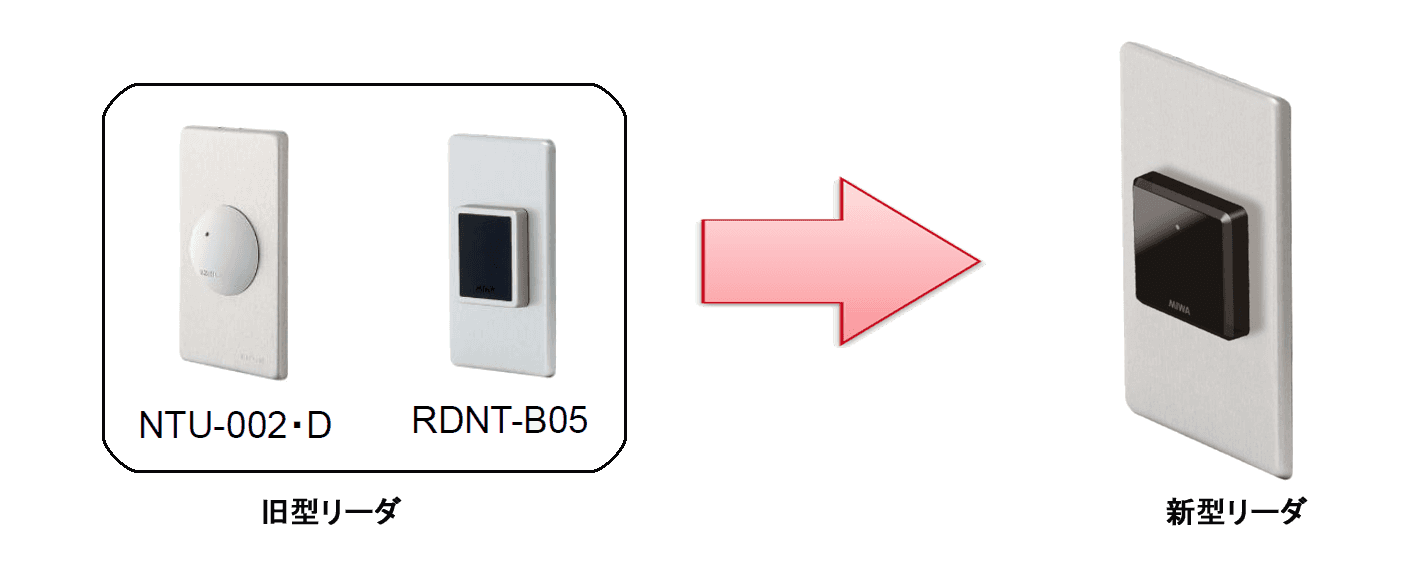

共用部リーダ変更イメージ

1)【旧型リーダと新型リーダの比較】

項目 従来リーダ 新リーダ
 形状  丸型・四角方の2種類  四角形の1種類
 切欠  Φ22(4隅Φ3.5ネジ穴)  Φ22(4隅Φ3.5ネジ穴)
 表面  樹脂のシボ仕上げ  アクリル
 防水性  防滴型・防雨型(シーリング必要)  防水型(シーリング不要)
 コネクタ  標準コネクタ  防水コネクタ
 対象ID  従来ノンタッチ  従来ノンタッチ・新ノンタッチ



2)制御器も新型に変更が必要です。

tlnt

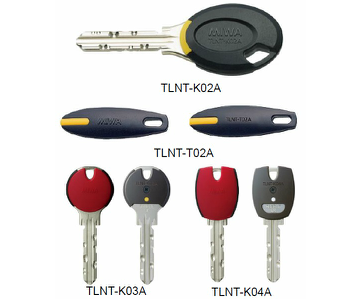

新ノンタッチキー

1)従来に比べてセキュリティ性が向上します。

(キーのコピーやスキミングはより困難になります)

2)ノンタッチキーの形状は従来と同一です。型番と刻印が変更になります。

※新ノンタッチキーは、現行リーダ・旧制御器では使用出来ません。

※新型リーダと現行制御器の組合せでのみで使用出来ます。

cmnt_series

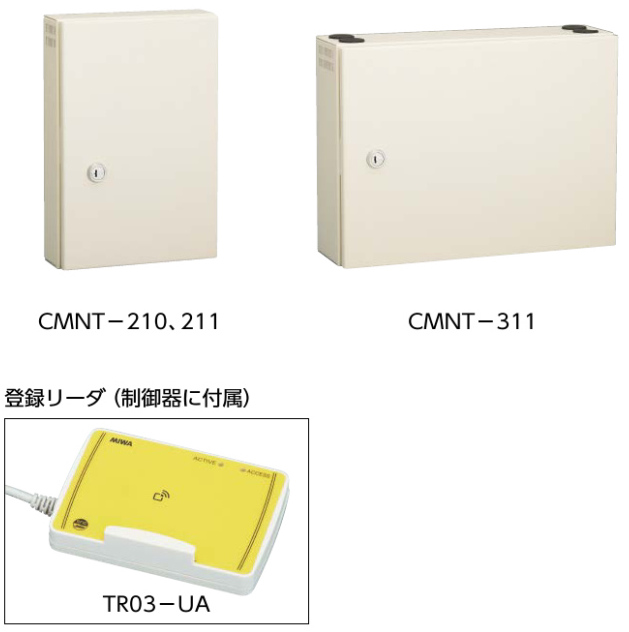

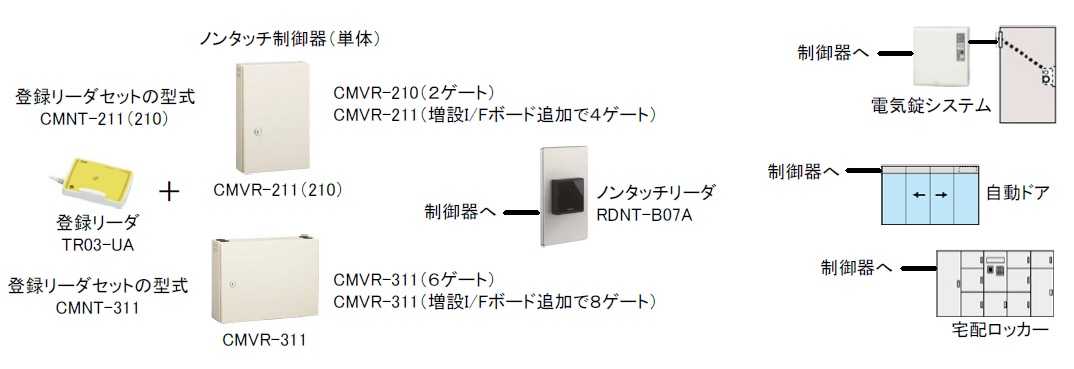

新ノンタッチ制御器(VERSA Access Controller)

1)制御器、登録リーダ共に形状の変更はありません。

2)制御器のソフトウェアの変更は不要です。

3)登録リーダを変更する事で新ノンタッチキーが使用可能です。

4)登録リーダは型番が変更になります。

(※登録リーダは旧制御器に接続できません。制御器を現行機に変更していただく必要があります)

5)制御器使用可能ゲート数

  CMNT-210、211型:2ゲート(増設I/Fボード追加で4ゲート)

  CMNT-311型     6ゲート(増設I/Fボード追加で8ゲート)

(※CMNT-210は、他の機器と連動可能な通信出力はありません)

【リプレース事例】

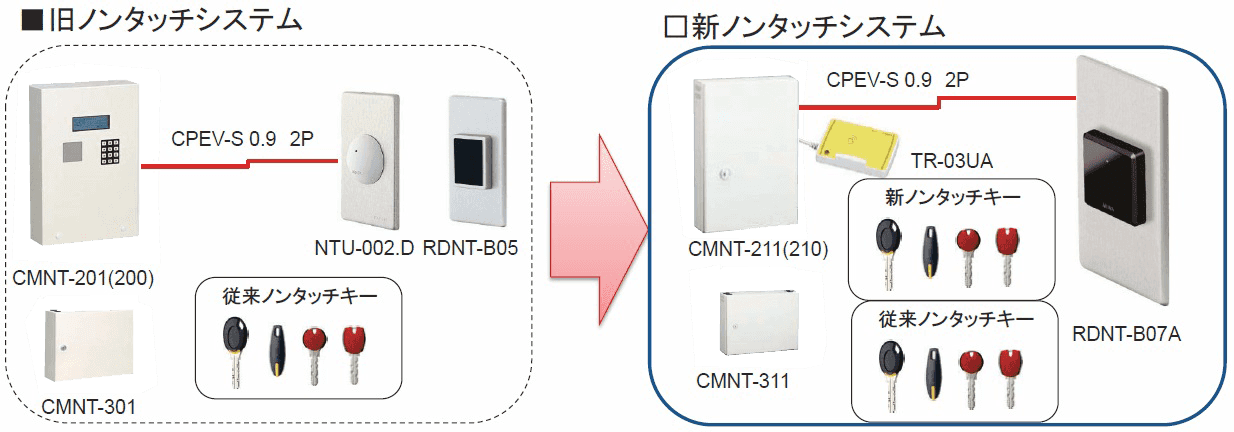

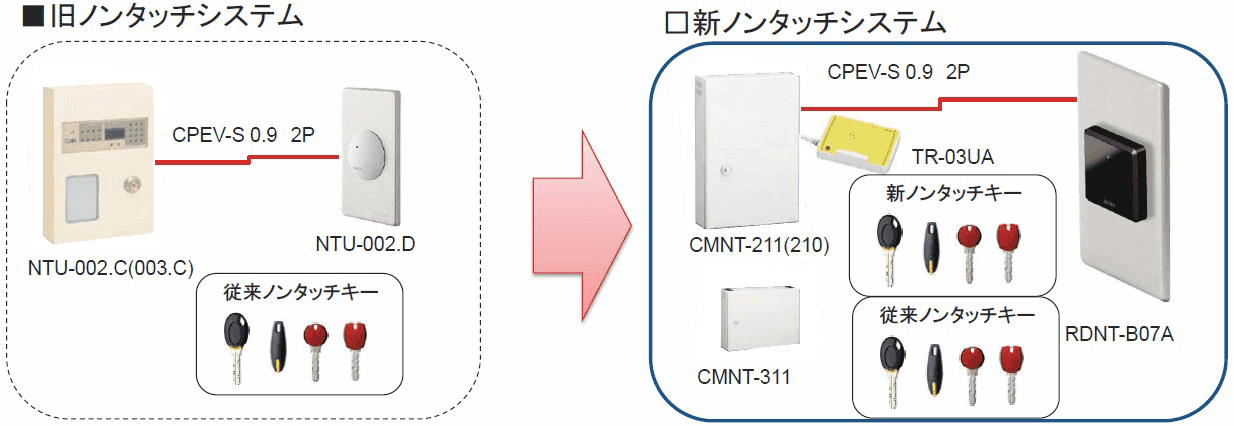

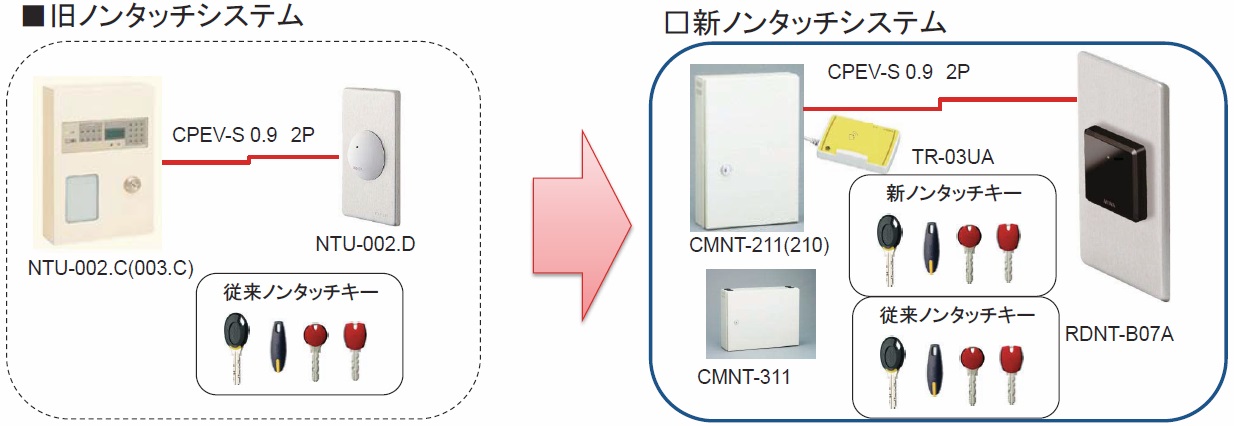

リプレース例1

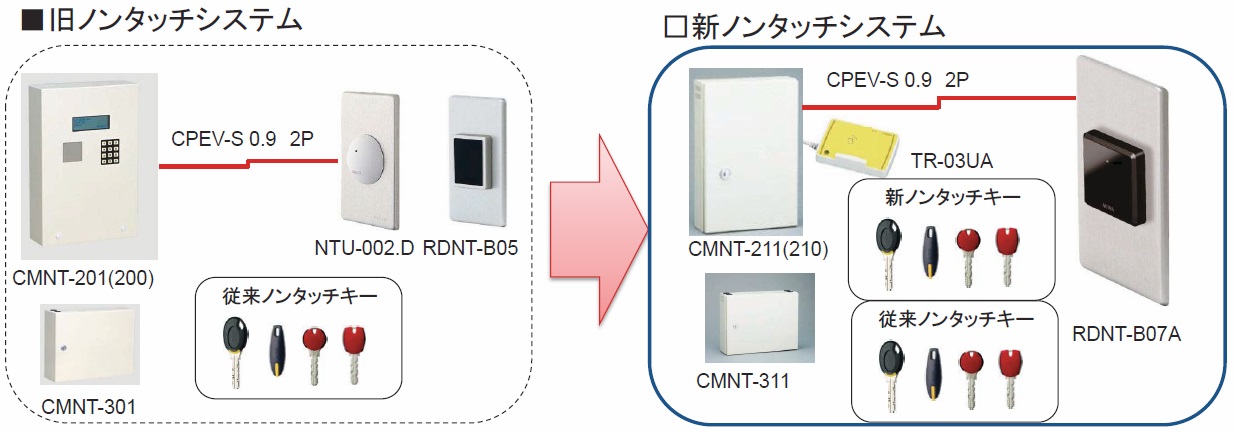

事例1)共用部システムCMNT-201(200/301)から新システムにリプレースする

●設置壁面やパネルへの追加工は必要ありません。

●配線は従来の配線をそのまま使用できます。

●新ノンタッチリーダは、従来ノンタッチキーと新ノンタッチキーを使用する事が出来ます。

●データの移行はVERSA Manager附属のコンバートツールで行なえます。

リプレース例2
事例2)共用部システムNTU-002.C(003.C)から新システムにリプレースする
※NTU-002.C/003.Cは廃止後10年以上経つ製品である為、早めにリプレースしてください。

●設置壁面やパネルへの追加工は必要ありません。
●配線は従来の配線をそのまま使用できます。
●新ノンタッチリーダは、従来ノンタッチキーと新ノンタッチキーを使用する事が出来ます。
●データの移行はVERSA Manager附属のコンバートツールで行なえます。

【切替時期について】

ノンタッチ製品の切替時期は以下のようになります。

旧リーダ・IDキーは2015年度末(2016年3月)に廃止となり、以降保守製品としての販売となります。

(美和ロック(株)では、旧ノンタッチキーの保守製品として、7年以上販売できる数量を保持しています)

Release

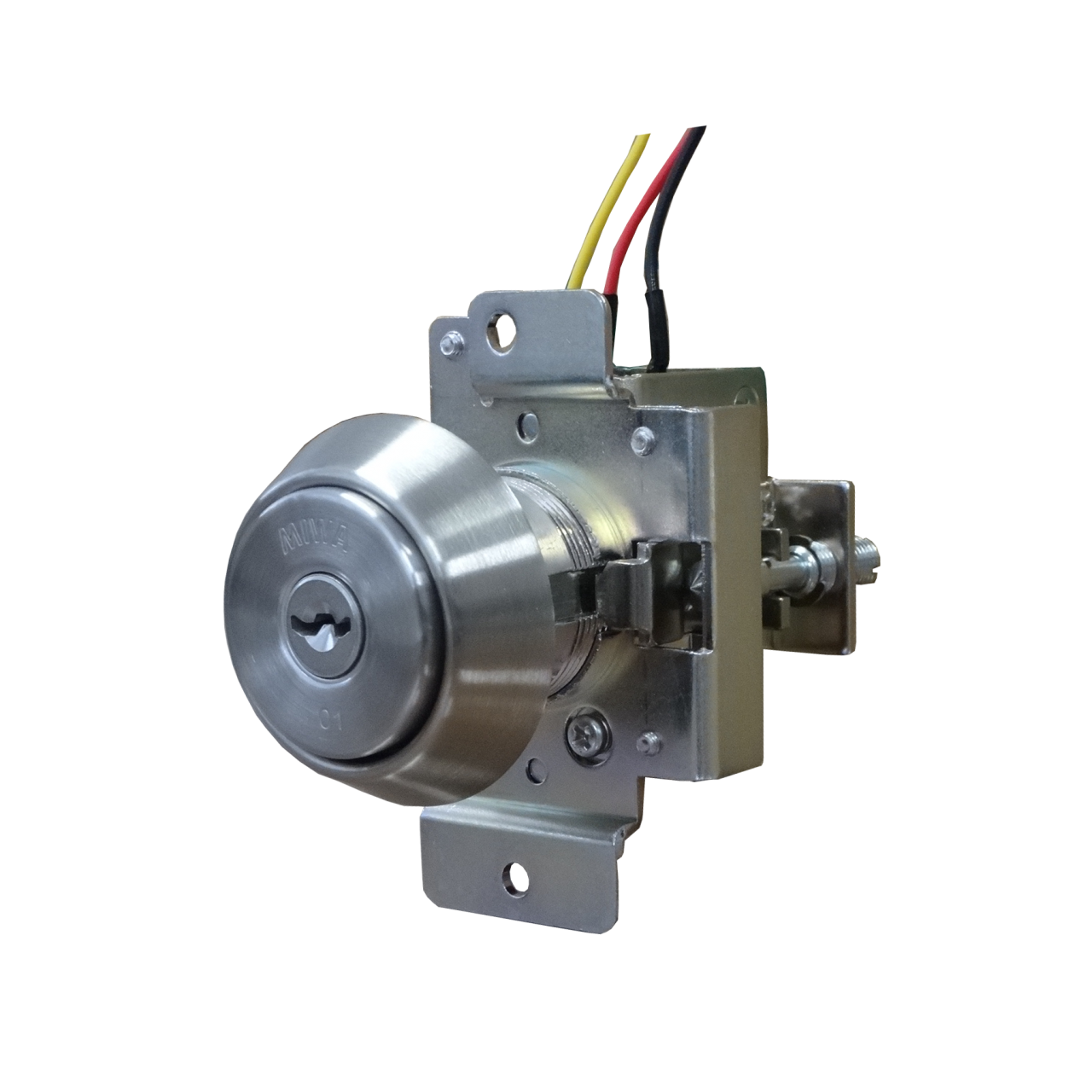

  インターホン設備の集合玄関など用キースイッチ

キーを回転させてON・OFF状態にすることにより、信号(無電圧接点出力)を出力し、共用玄関の自動ドアなどを制御できるキースイッチです。

キーを持っている人のみが、電気的機能をON・OFFできるようにする ためのスイッチで、マンションの共用玄関の自動ドア、エレベータ、 警報器等に使います。

KSシリーズには、下記のようなシリンダーが装着可能です。また各々マスターキー(M.K.)、逆マスターキー(R.M.K.)等の各種キーシステム が可能です。 ・信号(無電圧接点出力)を2カ所同時に出力できるKSー110W、KSー230W シリーズもあります。

※KS-220シリーズは、2020年3月末をもって製造中止となり、後継機種は、KS-230シリーズとなります。

●KS-230シリーズのシリンダー交換方法は、従来通りの交換方法と裏側からケースユニットをを外し、子鍵無しでシリンダーを回転させて交換する新たな方法となりました。

KS-110

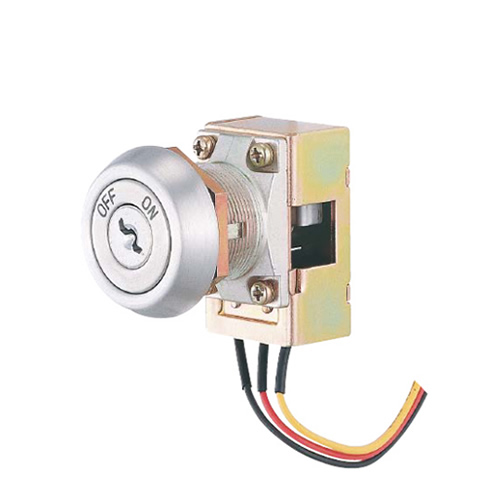

※KS-110シリーズ

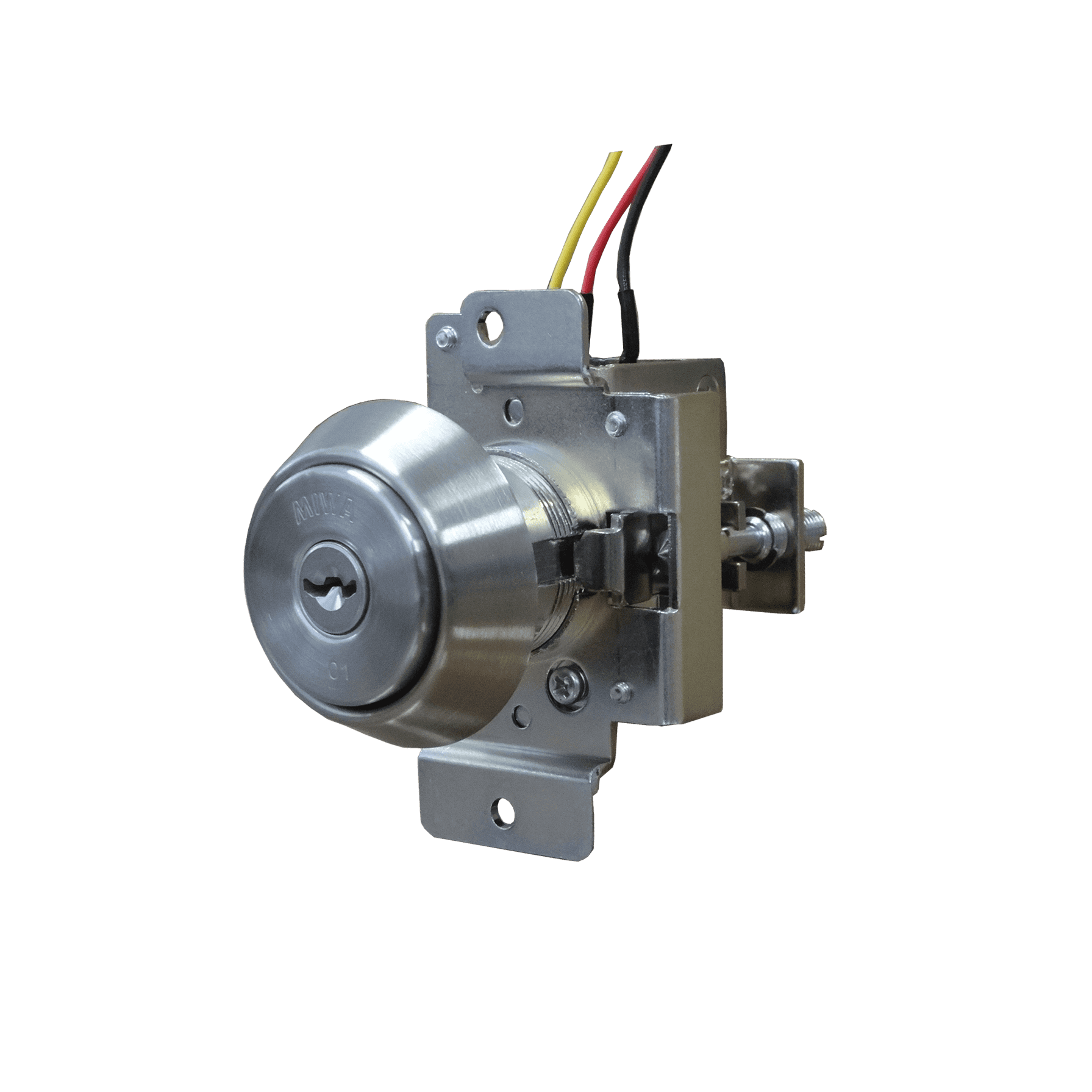

K-230

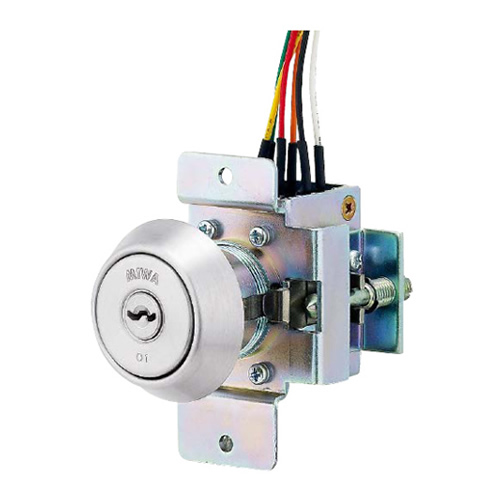

※KS-230シリーズ

【種類】

型式 用途例 接点出力仕様 キーの抜け位置
KS-110 KS-110W 警報器、     エレベーター   不停止制御等 連続出力:キーを用いて接点出力の切り替え操作が可能 キーはON状態、OFF状態の両方で抜き差しすることができます。
KS-230  KS-230W 警報器、     エレベーター   不停止制御等 連続出力:キーを用いて接点出力の切り替え操作が可能 キーは水平位置(JNは垂直位置)で抜き差しすることができます。キーをON状態(またはOFF状態)まで回転させると接点は保持し、キーを抜いても接点出力は保持されます。キーはOFF状態でのみ抜き差しすることができます。(ON状態では、キーを差したまま使用します。)
KS-111 KS-111WKS-231 KS-231W シャッター等 連続出力:キーを用いて接点出力の切り替え操作が可能 キーはOFF状態でのみ抜き差しすることができます。(ON状態では、キーを差したまま使用します。)
KS-112 KS-112WKS-232 KS-232W マンション 共用玄関の 自動ドア等 操作時出力キーで操作中のみ接点出力が反転。 キーはOFF状態でのみ抜き差しすることができます。(キーをON状態まで回転させても自動的にOFF状態まで戻ります。)

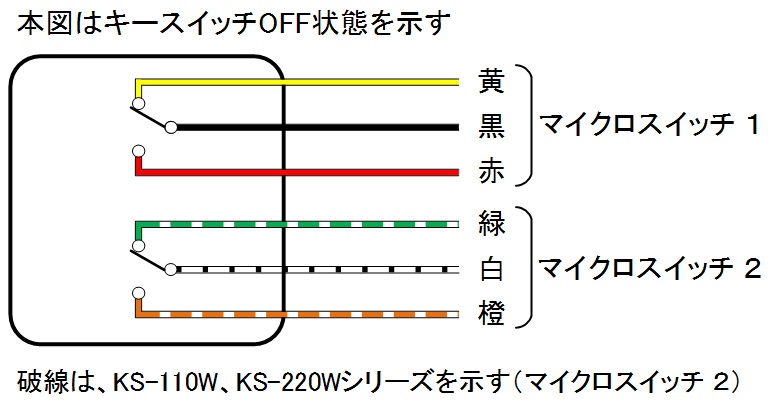

【キースイッチ回路】


key_switch_kairo

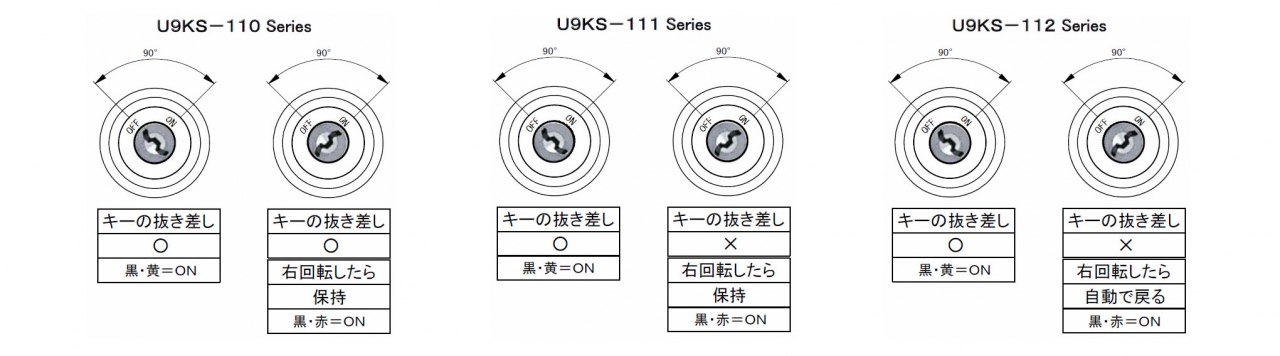

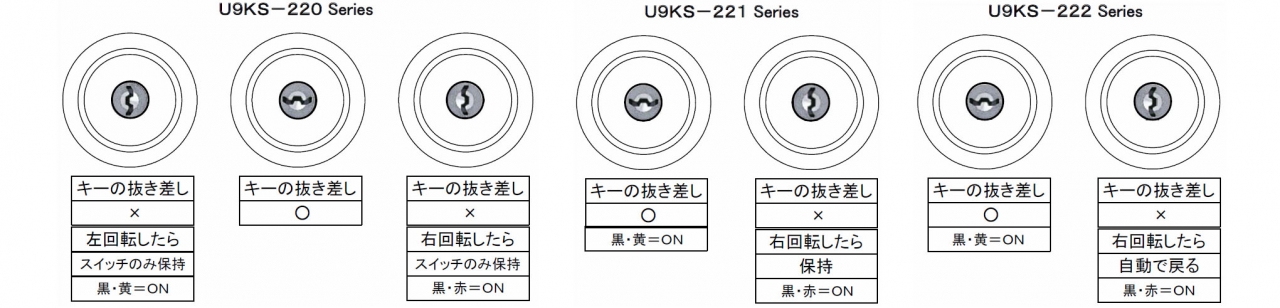

【キースイッチ動作図解】

KS-110シリーズ一覧

※KSー230シリーズに使用可能な「JNシリンダー」の場合は、キーの抜き差しが垂直となります。

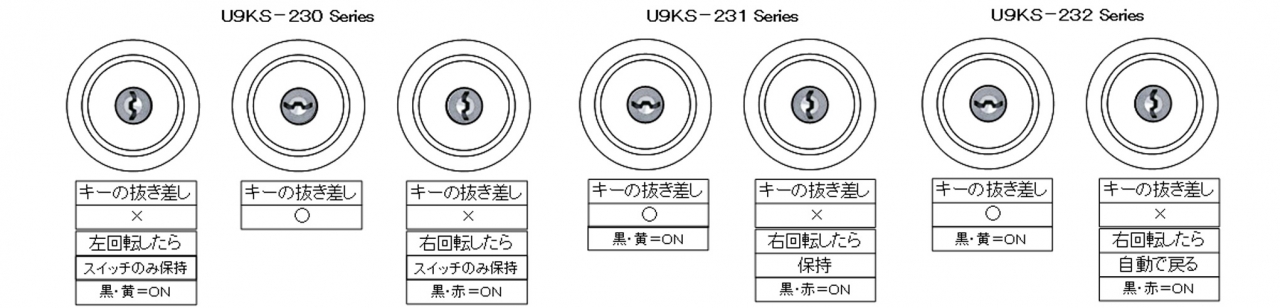

KS-230シリーズ

  マンション(集合住宅)の共用玄関の自動扉や電気錠の解錠用には、KS-112・KS-232シリーズが一般的に多く使用されています。

【装着可能シリンダー】

型式 装着可能シリンダー
KS-110・KS-111・KS-112 U9・PR(KSー112のみ)・LB(KSー112のみ)
KS-110W・KS-111W・KS-112W U9・PR(KSー112Wのみ)・LB(KSー112Wのみ)
KS-220・KS-221・KS-222 U9・PR(ーJ)・LB(ーJ)・JN(JNKS-221、222型はキースイッチ本体が専用です)
KS-220W・KS-221W・KS-222W U9・PR(ーJ)・LB(ーJ)・JN(JNKS-221、222型はキースイッチ本体が専用です)

(注1)KSー110(W)シリーズでPR、LBシリンダーが装着可能な製品は、KSー112(W)のみです。また、LBシリンダーの場合は逆マスター

   される側のみの対応となりますのでご注意ください。

(注2)KSー220(W)シリーズの場合は、LBシリンダーで逆マスターする側の対応も可能 ですが、スリバチ仕様(LBーJ)は装着できません。

   逆マスターされる側は、LBーJが装着可能です。

U9・CY

U9シリンダー

JN・CY

JNシリンダー

PR・CY

PRシリンダー

PR-J・CY

PR-Jシリンダー

LB・CY

LBシリンダー

LB-J・CY

LB-Jシリンダー

【重要】

マンションのオートロック・インターホン設備の集合玄関機(マンションインターホン・ロビーインターホン)のキースイッチの手配に際しては、対象建築のキープランに合わせる必要がある為、ゼネコン様などよりキープラン表を頂き手配する事をお勧め致します。

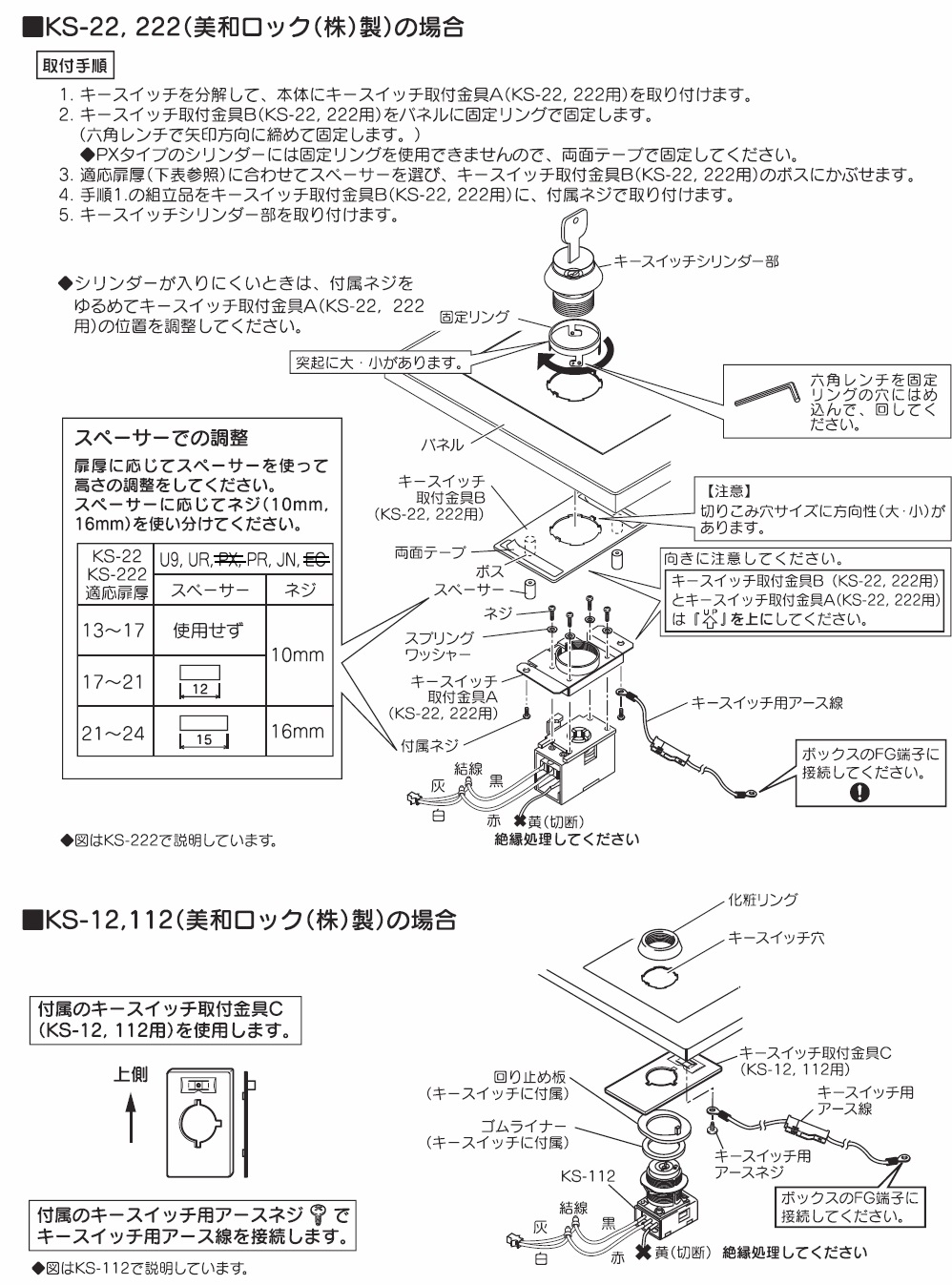

インターホン設備の集合玄関機に設置する方法の一例



注意1:下記の設置方法はアイホン(株)社製の一部の機種の物ですので、取付をする場合は各社製品に同梱されている取付説明書に添って取り付けてください。また、キースイッチ製品に同梱されている取付説明書も必ずご確認下さい。

注意2:アイホン製インターホンのキースイッチKS-220シリーズを使用していてKS-230シリーズに交換する場合は、は取付金具が異なりますので、アイホン専用の取付け金具(シリンダーザ)が必要です。

aiphone_torisetu
