電気錠操作盤

  美和ロック(株) 電気錠システム

※BAN-DS1は2016年5月に発売されました。(BAN-BS1の後継機種)

ban-ds1_plus

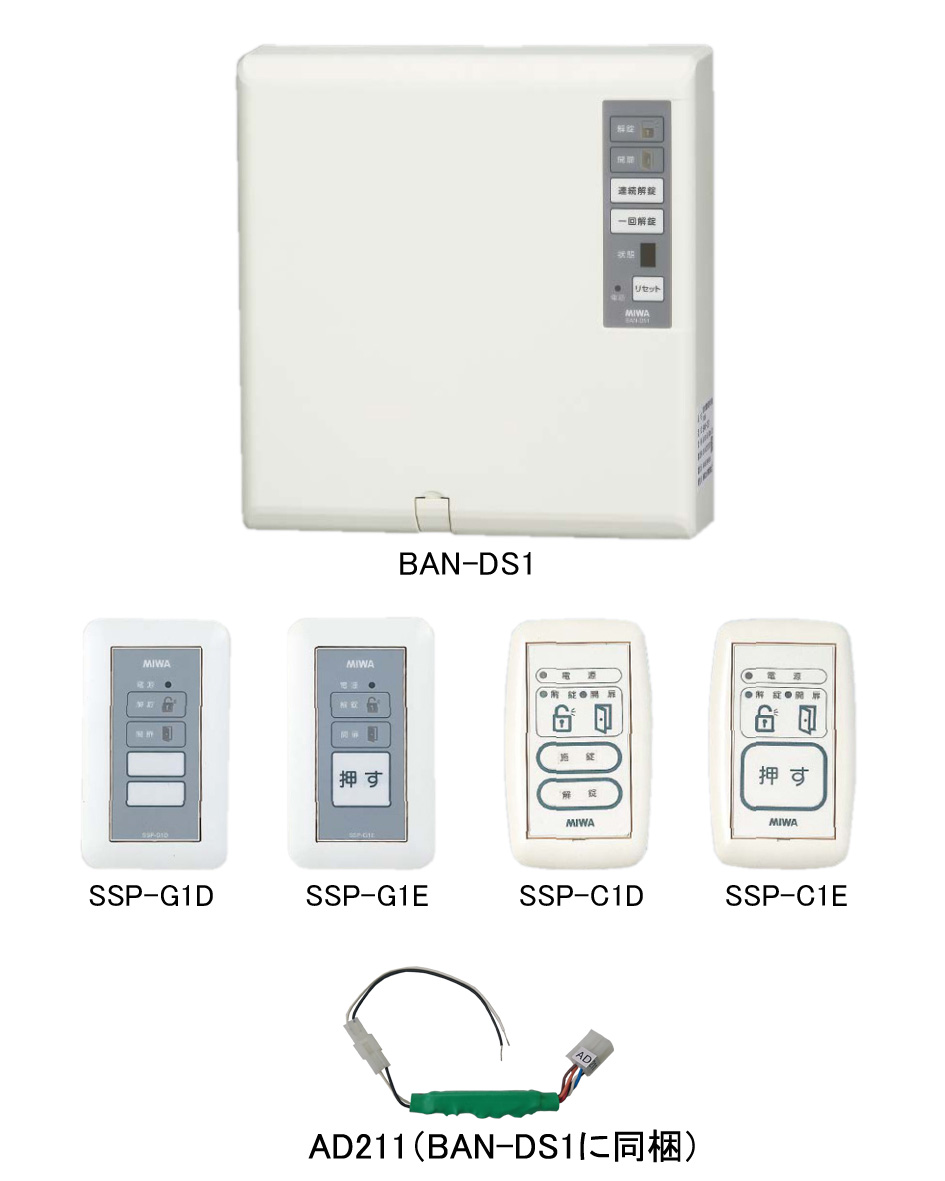

美和 ロック(株)BAN-DS1

●電気錠、操作表示器を2芯で接続できる2線式の1回線電気錠操作盤です。
●電気錠、電気ストライク、電磁ロック、自動扉、採風錠等を操作ボタンで操作し、表示LEDで扉の開閉状態、施解錠状態が確認できます。
●BANーDS1型1台で最大1台の電気錠、電気ストライク、電磁ロック、 自動扉を制御できます。採風錠は最大2台まで制御できます。(2モード 制御の場合のみ)

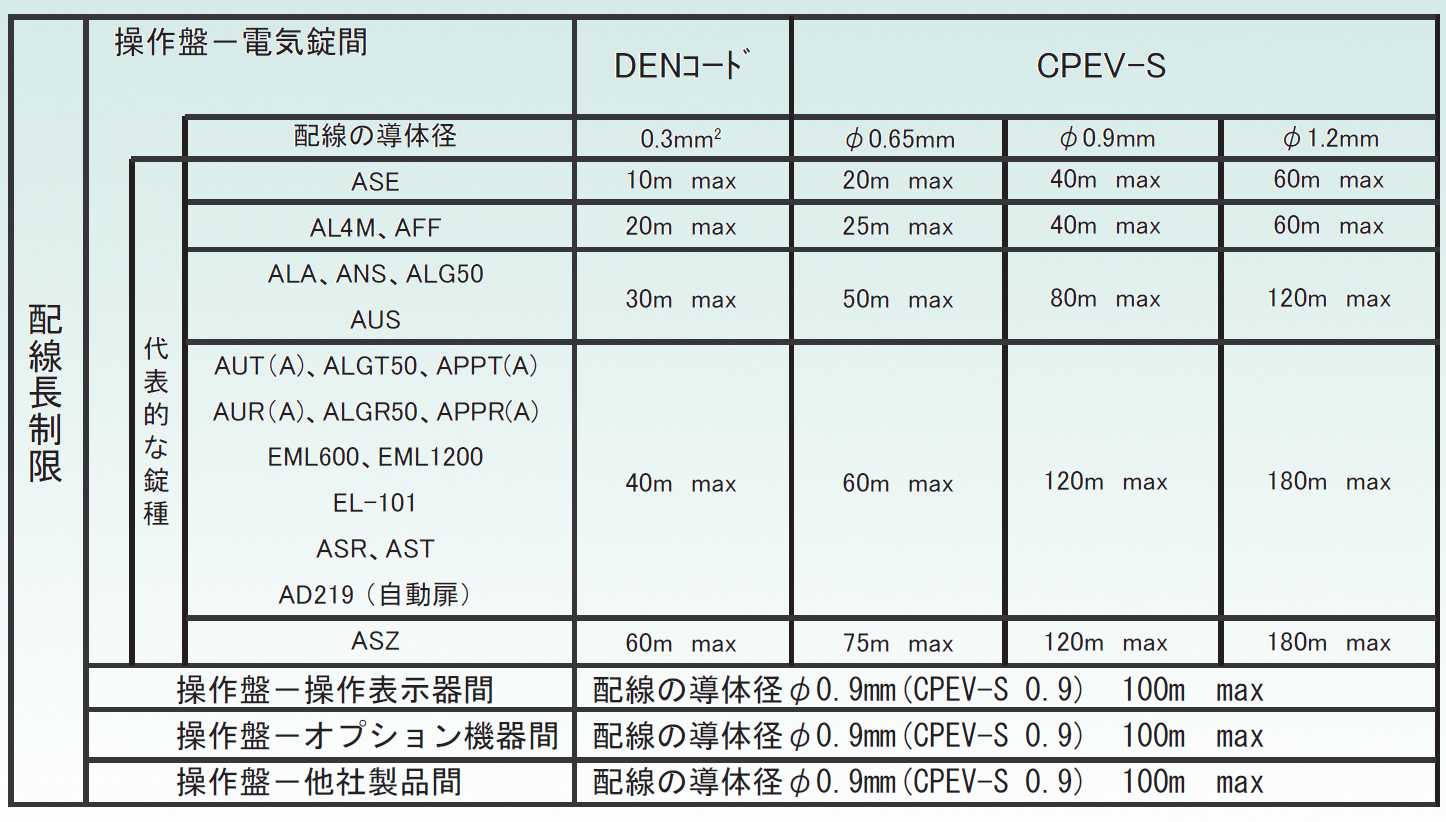

●電気錠から操作盤への配線を2芯のみ(無極性)で接続することが 可能です。(AD211使用)
●接続した電気錠の種類を自動的に判別することができます。
●2線式操作表示器SSPーGシリーズを最大3台まで、6線式操作表示器SSPーCシリーズを最大5台まで接続できます。
●JEMーA端子を備えていますので、HAシステムとの接続が容易にできます。
●警報・異常(こじ開け、断線等)が発生した場合は、その内容を盤面の状態表示LEDで知らせます。ブザーを備えていますので、ブザー音で 知らせることも可能です。(設定によりブザー鳴動有無を選択可能)オプション基板を利用して警報出力(無電圧c接点)を出すこともできます。
●設定により、操作盤のボタン操作を無効にすることができます。EPS等共用スペースに設置する場合、不用意に電気錠が操作されることを防止できます。


※自動扉出力アダプタ AD219型(別手配)

BAN-DS1カタログ

BAN-DS1カタログ (1.1MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。


BAN-BS1よりBAN-DS1の変更店および追加機能

内臓オプション

1)オプション基板 BAN-D・RO (施解錠出力、扉開閉出力、警報出力) 【変更】
2)バッテリーユニット BAN-D・BAT【変更】
3)通信基板 BAN-D・485(安心門番SFAC-U01接続用)【変更】
4)テンキー制御器(DC24V仕様) BAN-D・TKU【追加】

寸法

220(W)×230(H)×63(D)【変更なし】※取付ビスピッチも現行品のBAN-BS1と同一です。

対応電気錠

1)美和ロック社製:採風錠(EL-101)【追加】

2)ゴール社製:各種電気錠、シブタニ社製:各種電気錠、 堀商店製:各種電気錠/電気ストライク【追加】

盤面

設定で盤面操作ボタンの有効無効を選択可能【追加】

ブザー

あり(盤面設定で鳴動有無を選択可能)【追加】

その他改良点

1)施工性向上(入線スペース拡大、カバー開閉性改善)
2)耐雷サージ性能強化、各接続端子保護回路強化
3)耐候性向上(カバー色褪せ低減)
4)詳細設定・確認機能追加(盤面LED表示有無設定、電気錠動作回数確認など)

※BAN-BS1は、2016年7月に廃番となりました。

BAN-BS1

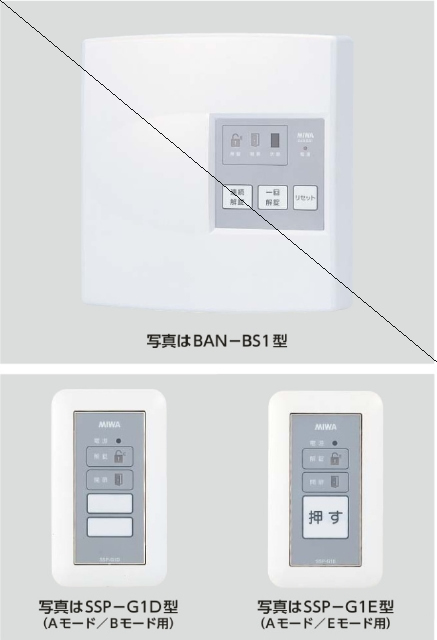

美和ロック(株) BAN-BS1

●操作表示器を2芯で接続、電気錠種を記憶、異常状態を盤面に表示できる高機能型操作盤です。
●美和ロック製の電気錠、電気ストライク、電磁ロックを遠隔所から操作します。電気錠、電気ストライク、電磁ロックには対応する2線変換アダプター(使用する電気錠を自動的に判別。ただしASZを除く。)が必要です。アダプターを付けた電気錠とBAN-BS1の間の配線数は2芯のみです。
●操作ボタンで電気錠(電気ストライク)を操作し、表示ランプで施解錠および扉の開閉の状態が確認できます。
●操作表示器SSP-Gシリーズを最大3台まで接続できます。操作表示器とBAN-BS1の間の配線は2芯のみです。SSP-GシリーズはBAN-BS1専用の操作表示器です。BAN-Aシリーズでは使用できません。
●インターホンやタイマー、火災報知設備等の外部入力(無電圧接点)により、電気錠を制御できます。
●JEM-A端子を備えていますので、HAシステムとの接続が容易にできます。
●自動判別した電気錠の種類をメモリに記録します。その内容は電源を落としても消えません。
※詳細は下記の「BAN-BS1カタログ」にてご確認下さい。


BAN-BS1カタログ

BAN-BS1カタログ (251KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。





※BAN-AS2、BAN-IS2は廃番となりましたので、BAN-DS2をご使用下さい。

miwa_ban-ds2

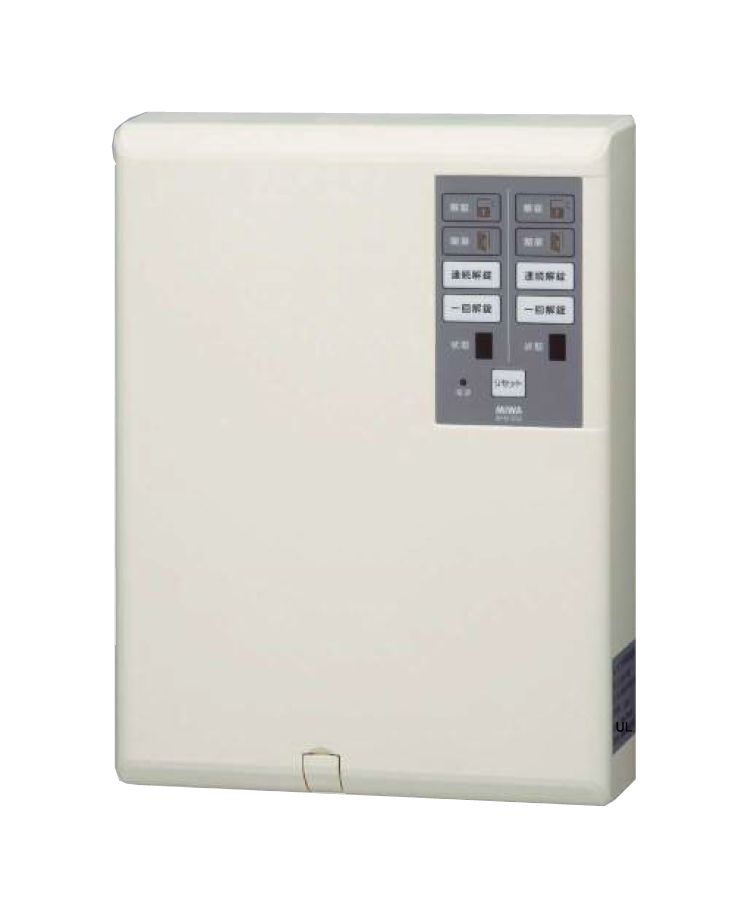

美和ロック(株)BAN-DS2

最大の特徴は、2回線の独立制御、一括制御に加えて、インターロックの制御も可能な万能操作盤です。

●最大2台の電気錠・電気ストライク・電磁ロック・自動扉を制御できます。
採風錠は最大4 台まで制御可能です。(2モード制御の場合のみ)。
●電気錠から操作盤へは、2芯配線(無極性)のみで接続できます。
●接続した電気錠の種類を自動的に判別することができます。自動判別した電気錠の種類はメモリに記憶され、電源を落としても消えません。
●2回線を一括制御(同時制御)することも可能です。
また、インターロック制御に設定した場合は、UU・LL・UL(LU) の3 種類からお選びいただけます。
●1回線につき、2線式操作表示器SSP-Gシリーズを最大3台まで、6線式操作表示器SWP-CシリーズまたはSSP-Cシリーズを最大5 台まで接続できます。
●JEM-A端子を備えていますので、HAシステムとの接続が容易にできます。
●警報・異常(こじ開け・断線など)が発生した場合は、その内容を盤面の状態表示LEDで知らせます。ブザーを備えているため、音で知らせることも可能です。
●設定により、操作盤のボタン操作を無効にすることができます。EPS等共用スペースに設置する場合、不用意に電気錠を操作することを防止できます。
※詳細は下記の「BAN-DS2カタログ」にてご確認下さい。
※BAN-AS2は廃番品となりました。


BAN-DS2カタログ

BAN-DS2カタログ (1.1MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。


BAN-A2、AS2、ASEU、IS2よりBAN-DS2の変更店および追加機能

本体

1)設定で盤面操作ボタンの有効無効を選択可能【追加】
2)バッテリーはオプションなります(BAN・D・BAT)【変更】
3)設定で通常制御、2台一括制御、インターロック制御を選択可能【追加】

内臓オプション

1)オプション基板 BAN-D・RO (施解錠出力、扉開閉出力、警報出力) 【変更】
2)バッテリーユニット BAN-D・BAT【変更】
3)通信基板 BAN-D・485(安心門番SFAC-U01接続用)【変更】
4)テンキー制御器(DC24V仕様) BAN-D・TKU【変更】

寸法

220(W)×290(H)×68(D)【変更】※取付ビスピッチも現行品のBAN-A2シリーズと同一です。

対応電気錠

1)美和ロック社製:電磁ロック(EML)/自動扉(AD219/採風錠(EL-101)【追加】

2)ゴール社製:各種電気錠、シブタニ社製:各種電気錠、 堀商店製:各種電気錠/電気ストライク【追加】

盤面

状態表示LED(7セグメントLED)【追加】

ブザー

あり(盤面設定で鳴動有無を選択可能)【追加】

周辺オプション

2線式操作表示器 SSP-Gシリーズ【追加】

その他改良点

1)施工性向上(連結端子台化、配線スペース拡大、カバー開閉性改善)
2)錠種判別結果メモリ(電源OFF、停電時再判別不要)
3)2回線一括制御動作改善(同時動作、AL3M以外も対応)
4)耐雷サージ性能強化、各接続端子保護回路強化
5)耐候性向上(カバー色褪せ低減)
6)詳細設定・確認機能追加(盤面LED表示有無設定、電気錠動作回数確認など)
SWP-C SSP-C SSP-G

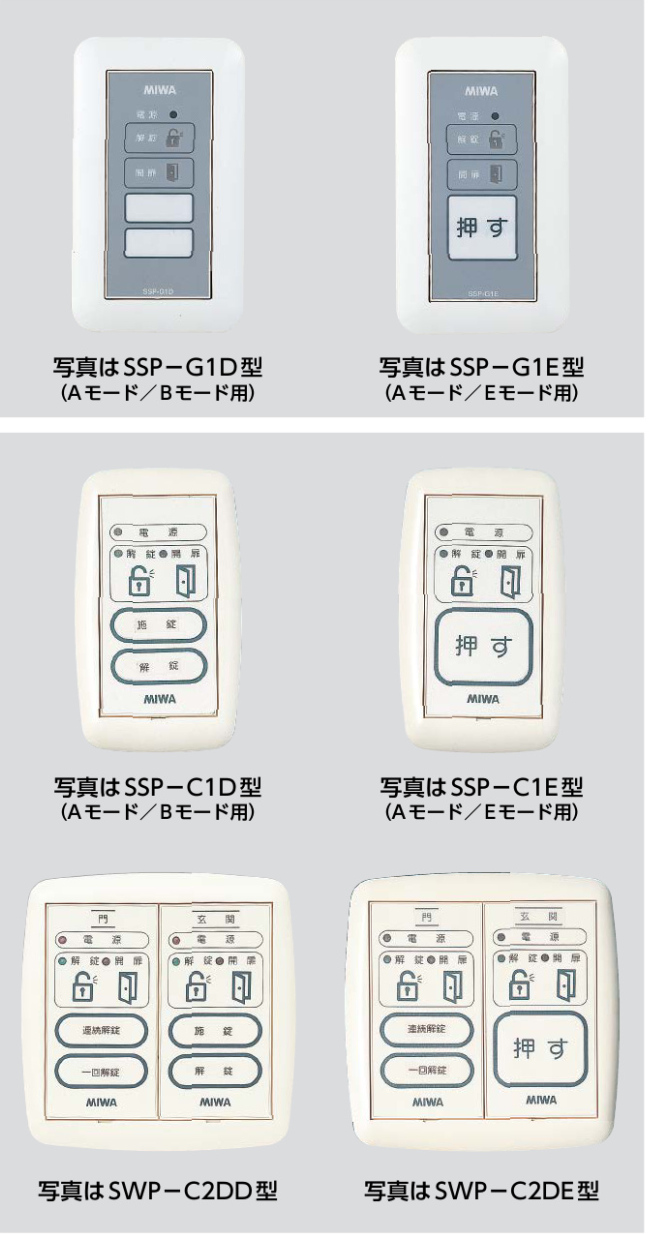

美和ロック(株)操作表示器 SSP-G/C、SWP-C

●電気錠操作盤と接続し電気錠を操作します。
●電気錠操作盤や出入管理装置と組み合わせて使用し、電気錠等を遠隔所から操作します。
●電源、解錠、開扉の表示ランプがありますので、電気錠等の施解錠および扉の開閉の状態が遠隔所で確認できます。
●SSP-Gシリーズは2線式、SSPーC/SWP-Cシリーズは6線式の操作表示器です。
●Dパネル、Eパネルの2種類の操作パネルをセットできます。使い方によりお選びください。
●Dパネル
1、閉扉自動施錠機能で使用する場合(Aモード)
2、施解錠繰り返し機能で使用する場合(Bモード)
●Eパネル(Eモード)
1、電気錠をEモードで使用する場合(Eモード)
●SWP-Cシリーズは2個用スイッチボックスに、SSP-C/SSP-Gシリーズは1個用スイッチボックスに取付けます。
●卓上用のSWP-Sシリーズもあります。壁面露出取付用としてもご利用いただけます。
※詳細は下記の「SWP-C、SSP-Cカタログ」にてご確認下さい。


SSP-G/C、SWP-Cカタログ

SSP-G/C、SWP-Cカタログ (435.8KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。

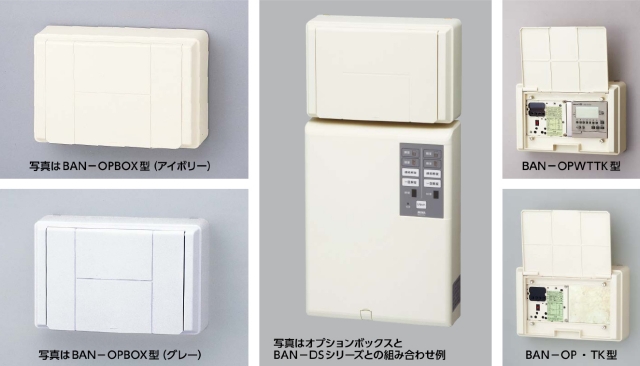

美和ロック(株)BAN-OPBOX

●電気錠操作盤のオプション機器を取り付ける為のボックスです。
●前面のフタを開け、オプション機器の操作ができます。
●BAN-DSシリーズ等の電気錠操作盤と組み合わせて使うタイマー、週間タイマー、マジカルテンキー制御器のいずれかを2個まで内蔵できます。電気錠操作盤と接続すると、電気錠の時間制御や暗証番号での施解錠が可能となります。

■内蔵するオプション機器により各種あります。
【単品】
●BANーOPBOX:オプションボックス本体(ハコのみ)
●BANーOP・WT:週間タイマー(オプションボックス内蔵用)
●BANーOP・TK:マジカルテンキー制御器(オプションボックス内蔵用)
【セット品】
●BANーOPWT:オプションボックス本体+週間タイマーのセット
●BANーOPTK:オプションボックス本体+マジカルテンキー制御器のセット
●BANーOPWTTK:オプションボックス本体+週間タイマー+マジカルテンキー制御器のセット
●BANーOPTKTK:オプションボックス本体+マジカルテンキー制御器+マジカルテンキー制御器のセット
※詳細は下記の「BAN-OPBOXカタログ」にてご確認下さい。


BAN-OPBOXカタログ

BAN-OPBOXカタログ (326.9KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。



BAN-ASシリーズ

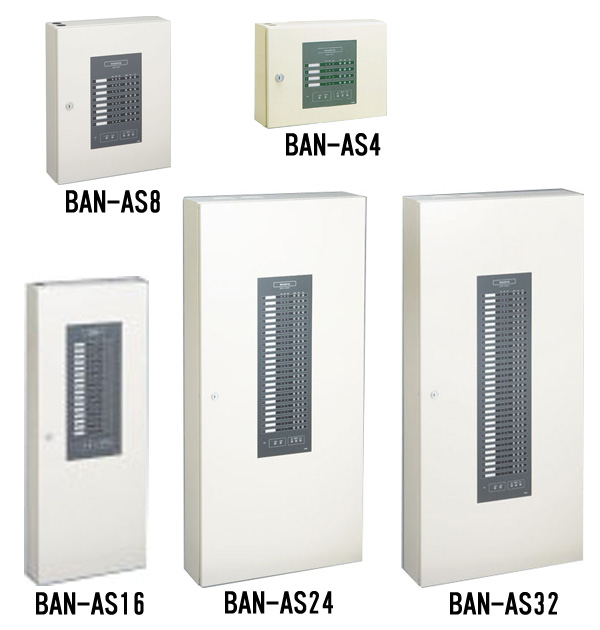

美和ロック(株) BAN-ASシリーズ


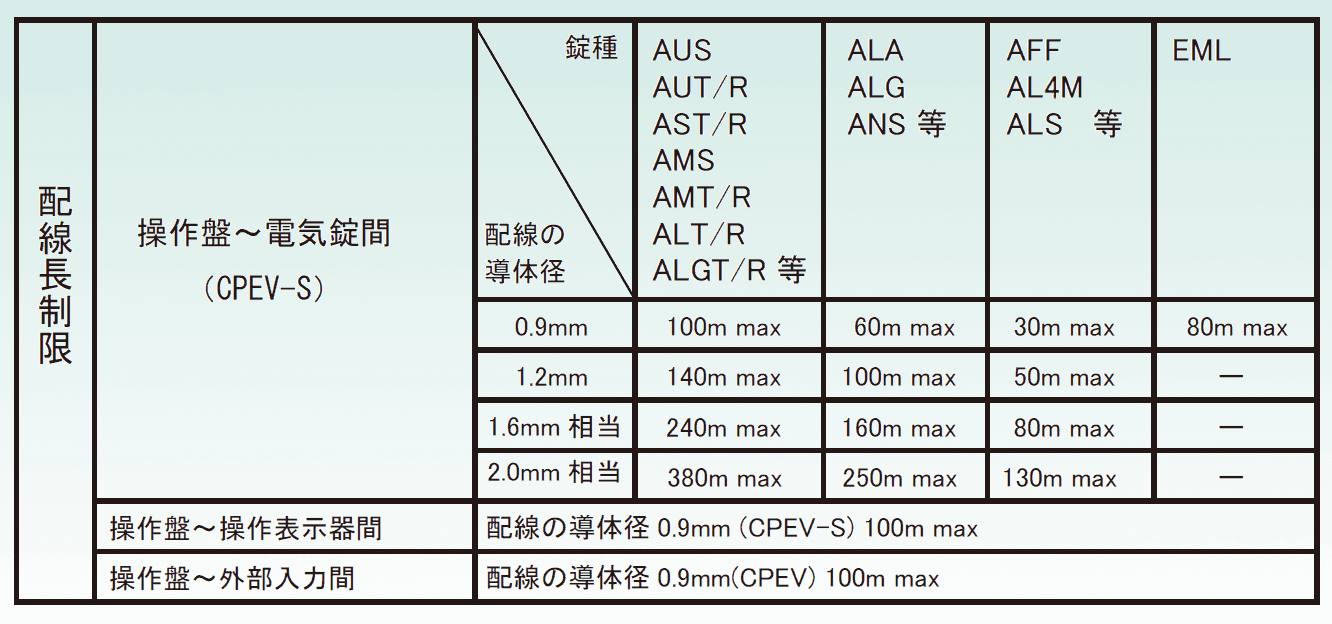

●2線式の多回線電気錠操作盤です。(2線変換アダプタ使用)
●美和ロック製の電気錠、電気ストライク、電磁ロックを遠隔所から操作します。
●操作ボタンで電気錠を解錠し、表示ランプで施解錠および扉開閉状態が確認できます。
●BAN-AS4、BAN-AS8、BAN-AS16、BAN-AS24、BAN-AS32の5種類あり最大32個までの電気錠、電気ストライク、電磁ロックを制御できます。
●操作表示器SWP-CシリーズまたはSSP-Cシリーズを電気錠1個につき最大5台まで接続できます。
●インターホンやタイマー、火災報知設備等の外部入力(無電圧接点)により、電気錠を制御できます。
※詳細は下記のBAN-ASカタログ」にてご確認下さい。



BAN-ASカタログ

BAN-ASカタログ (277.4KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。



※BAN-IS2Cは廃番となりましたので、BAN-DS2Cをご使用下さい。

BAN-DS2C
美和ロック(株) BAN-DS2C

2居室で1つのトイレを共用するための専用インターロック制御盤です。
●病院等で2つの居室に1つの共用トイレがある場合に、トイレが未使用のときだけトイレに入室できるよう電気錠の制御を行います。
●操作盤の表示ランプで施解錠および扉の開閉の状態が確認できます。
●火災報知設備等との連動で、両方の扉を同時に解錠させることができます。
●警報・異常(こじ開け、断線等)が発生した場合は、その内容を盤面の状態表示LEDで知らせます。ブザーを備えていますので、ブザー音で知らせることも可能です。(設定によりブザー鳴動有無を選択可能)
オプション基板を利用して警報出力(無電圧C接点)を出すこともできます。

【オプション基板】
BAN-D・RO:警報信号を出力(目電圧C接点)するための基板です。1枚で2回線の警報信号を出力可能です。
(BAN-DS2Cでは、施解錠、扉開閉信号の出力はでません)
BAN-D・BAT:停電補償機能を追加する為のバッテリーユニットです。バッテリーユニット1台で2回線の停電補償(15分)が可能です。
バッテリーは消耗品ですので、5年を目安に交換してください。
上記停電時間を補償するのには2年毎の交換を推奨します。
BAN-D・485:安心門番統合ソフトVer.1S FAC-U01で管理する場合に、管理パソコンと接続するための通信基盤です。(注3)
(注1)本製品は屋内使用なので水滴等がかからない場所でご使用ください。
(注2)2選変換アダプタAD211型はBAN-DS2C型に同梱されています。
(注3)安心門番統合ソフトVer.1SFAC-U01はRev2.0以上を使用ください。
    BAN-DS2Cでは管理パソコンから個別の施解錠操作は行えません。
    状態のモニタ、非常時の一斉解錠および復旧操作のみ行えます。
(注4)自動扉を制御する場合、火報信号は直接自動扉に接続してください。

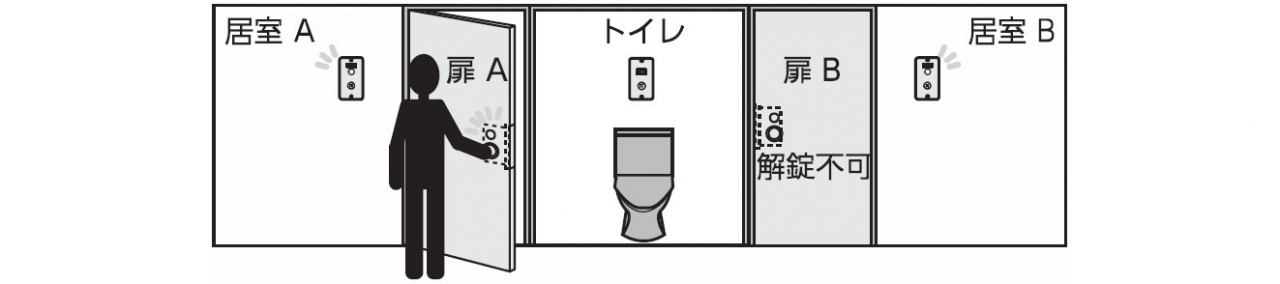

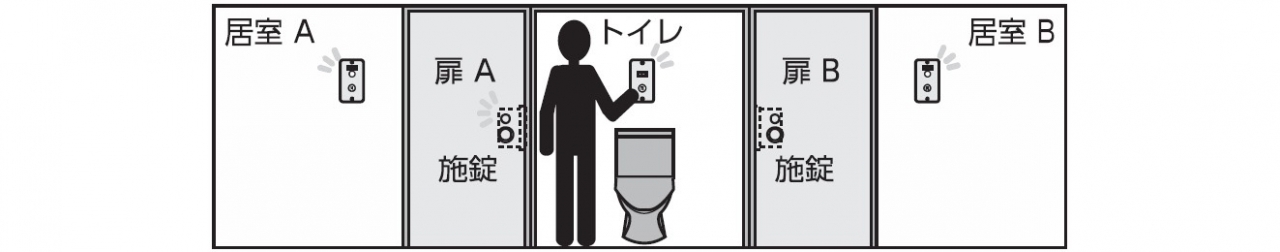

BAN-DS2C設置例

・操作盤1台と専用操作表示器3台で2台の電気錠を制御します。
・トイレ未使用時は両方の扉とも施錠しています。
BAN-DS2C設置例1

・どちらかの居室で解錠ボタンを押すと、その居室側のトイレの扉が解錠し、もう一報の側の扉は解錠できなくなります。

 この時両居室の使用中ランプが点灯します。

BAN-DSD2C設置例2

・トイレに入り操作表示器の施錠ぼたんを押すと入った側の扉が施錠し、両方の扉が施錠状態になります。

BAN-DS2C設置例3

・トイレを出る時は開錠ボタンを押すと入った側の扉が解錠します。

・扉を閉めると自動的に施錠となり、使用中ランプも消えます。

BAN-DS2Cカタログ

BAN-DS2Cカタログ (661.7KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。




  (株)アート 電気錠システム

TS-U501

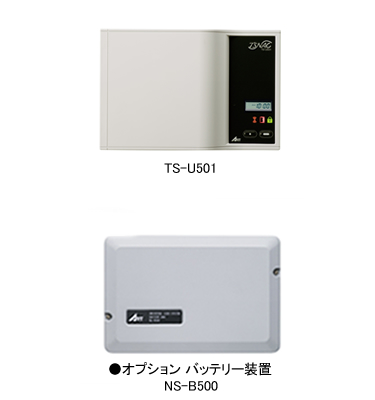

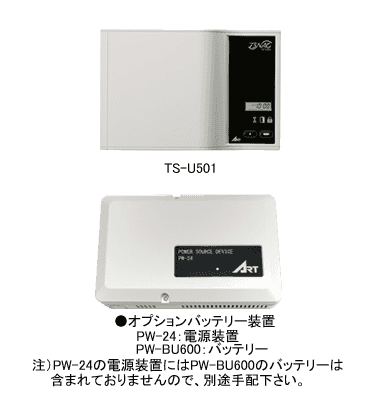

(株)アート TS-U501

ひと目でわかる液晶表示とアイコン表示
●液晶表示を見ながらかんたん機能設定
●液晶表示で機器の状態が一目瞭然
●機器の通信異常を自動で判断し、液晶表示
●鍵と扉の状態と機器の異常をアイコンにより表示

メンテナンス機能の向上
●電気錠動作回数カウント機能
●状態異常発生の回数カウント機能

多くの便利な機能を標準で装備
●週間タイマー機能を標準装備
●停電復旧時のタイマー解錠制御機能
●国内メーカーのほとんどの電気錠に対応
   2線式配線で確実な施工を実現
●2線無極性通信による省配線化と誤配線防止
●電気錠までの配線距離150mを実現

多彩なオプション
●バッテリ装置接続による30分間の停電補償
●面倒な配線工事が不要な無線スイッチ AIR-S401/402

●液晶付カードリーダ AIR-R601


(株)アート TS-U501カタログ

(株)アート TS-U501カタログ (1.2MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。


art_air401/402

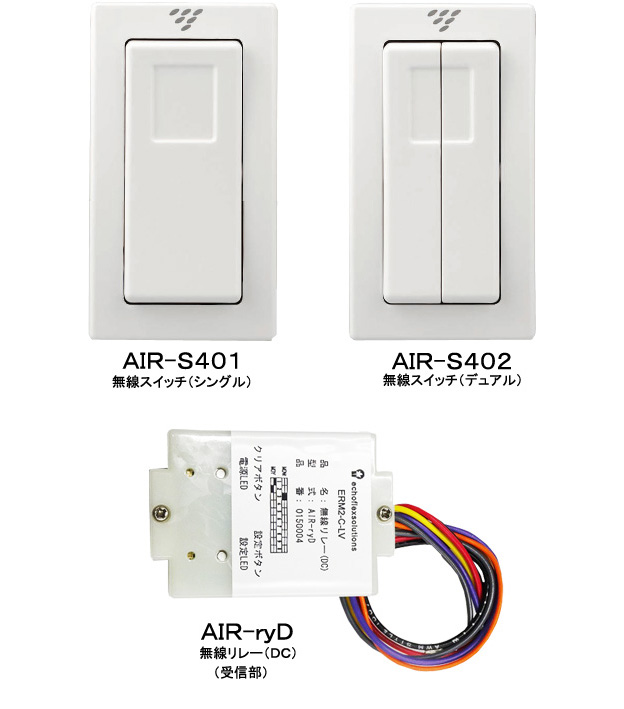

(株)アート 無線式スイッチ AIR-Sシリーズ


■無線式で配線工事不要
■見通し距離70mで離れた所から操作可能(※)
■ボタンを押すたびに発電するから電池不要
■AIR-S401は、1ゲート操作可能(シングル)
■AIR-S402は、2ゲート操作可能(デュアル)

(※)設置環境により検知距離が異なります。



■AIR-ryDは受信部となります。

■TS-U501のオプションにて盤内蔵で使用しますが、24V電源があれば、

 他のシステムにても応用が可能ですので、使用範囲が広がります。


(株)アート AIR-S401/S402カタログ

(株)アート AIR-S401/S402カタログ (312.5KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。

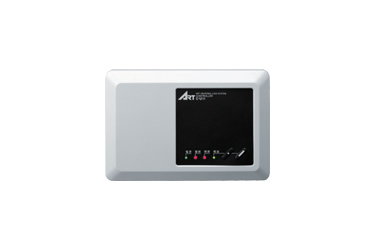

C-U11
(株)アート C-U11

●用途に合わせて拡張可能な1回線用多機能電気錠コントローラです。
●国内ロックメーカーのほとんどの電気錠に対応します。
●異常発生時は、LEDランプと警報ブザーでお知らせます。
●コンパクトなA5サイズで、省スペースで設置可能です。
●CAN通信の採用で、ノイズに強いシステム構築が可能です。
●インターホンやHAシステム(JEM-A仕様)に対応します。
●警備システムの端末としても利用可能です。
●1ゲート(扉)に2台の電気錠(AL3M)を設置し、ダブルロック運用も可能です。(オプション)


(株)アート C-U11カタログ

(株)アート C-U11カタログ (589.9KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。

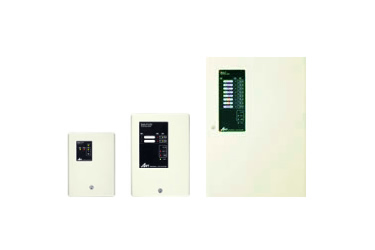

BAN-Fシリーズ
(株)アート BAN-Fシリーズ

●1回線から最大8回線まで対応する柔軟なシステム構成が可能です。
●1/2/4/6/8のフレキシブルな回線構成です。
●国内ロックメーカーのほとんどの電気錠に対応しています。
●異常発生時は、LEDランプと警報ブザーでお知らせします。
●オプション基板の追加で、テンキーやカードリーダなどとシステムアップも可能です。(オプション)
●24時間タイマーまたは週間タイマーを本体に内蔵することにより、運用に合わせた施錠や解錠を行うことができます。(オプション)
●停電時に備えて、バッテリーを本体に内蔵できます。(オプション)


(株)アート BAN-Fカタログ

(株)アート BAN-Fカタログ (577KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。



BAN-Lシリーズ

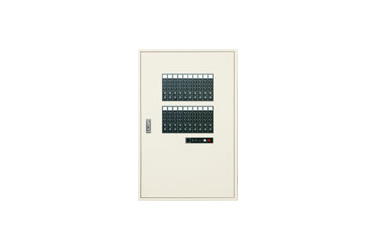

(株)アート BAN-Lシリーズ

●喚起解錠から通常の電気錠制御まで、さまざまな運用に対応します。
●10-40回線まで面付型、50回線は自立型で対応します。
●施設の通用口や特定エリアの出入口の電気錠の状態などを常時、1ヵ所で監視・管理が行え省人化が実現できます。
●制御盤またはスリーキーからの操作で、窓を15cmだけ開けたり、全開にするなど安全に室内の換気を行うことができます。
●スリーキーは、1-8桁までの暗証番号を入力し、最後の1桁を長押しする簡単操作です。
●火災報知器と連動し、すべての電気錠を自動的に一斉解錠します。
●万が一の停電時でも、30分間のバッテリー運用が可能です。(オプション)
●テンキーやカードリーダなどの端末と組み合わせて、安全・確実な出入口管理が行えます。



(株)アート BAN-Lカタログ

(株)アート BAN-Lカタログ (633.6KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です。
