美和ロック 株式会社 交換用錠前
ＬＤＡ
ＬＤ（廃盤品）シリーズ交換用
● 既存のLDシリーズをわずかな追加切欠で交換できる防犯性の高いレバーハンドル錠です。（バックセット64mm限定で、LDシリーズのフロントを流用できます）
●強度の高いシリンダー、サムターンの取付方法はLAシリーズと同様にシリンダーとサムターンは強度の高いピン止め方式を採用しています。
●従来のLDシリーズに比べてこじ破り性能の高いケースを使用しています。
●仕様
| 名称 | 適用 |
|---|---|
| 型式 | LDA※-1,2,3,4,6,8 |
| バックセット（mm） | 64 |
| ケース深さ（mm） | 82 |
| スペーシング（mm） | 75 |
| 扉厚可能範囲(mm以上〜mm以下) | 26〜28・29〜32・33〜41・42〜49・50〜57・58〜65 |
LDAカタログ（336.9ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
MMS5030-HS2
MMS（廃盤品）シリーズ交換用
● MMSよりも少ない加工で交換できるよう、既存のMMSにフロント、ストライク寸法を合わせたLA錠です。（バックセット76mm限定です）
●従来品より防犯性能がアップし、ノブタイプより使いやすいレバーハンドルタイプに交換できます。
●エスカチオンは50mm幅の30タイプと80mm幅の80タイプをご用意しています。
●仕様
| 名称 | 適用 |
|---|---|
| 型式 | MMS50※※-1HS2 |
| バックセット（mm） | 76 |
| ケース深さ（mm） | 97 |
| スペーシング（mm） | 80 |
| 扉厚可能範囲(mm以上〜mm以下) | 34〜41・42〜49 |
MMS50-1HS2カタログ（411ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
Ｕ９ＨＬ※ー１
本締付モノロック（ＨＭ錠）をレバーハンドル錠に変更
本締付モノロック取替錠
●現在使用している本締付モノロック（ＨＭ錠）をわずかな扉加工で取り替えることができるレバーハンドル錠です。
●錠前は扉に合わせて、3つのカラーバリエーション（SV、CB、GD）の中からお選びいただけます。
●本製品は室内扉専用錠です。外部扉に取り付ける際は、補助錠と併用して取り付けてください。
| 名称 | 適用 |
|---|---|
| バックセット（mm） | 64 |
| ケース深さ（mm） | 83 |
| スペーシング（mm） | 48 |
| 装着可能シリンダー | U9のみ |
| 装着可能ハンドル | 20・21・22・23・31・32・33・34・35 |
| 扉厚可能範囲(mm以上〜mm以下) | 25〜32・33〜41 |
| 材質／仕上 | エスカチオン：アルミ合金鋳物 レバーハンドル：アルミダイカスト
アルミシルバー（記号SV） アルミブロンズ（記号CB） アルミゴールド（記号GD） |
U9HL※-１カタログ（267.1ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です

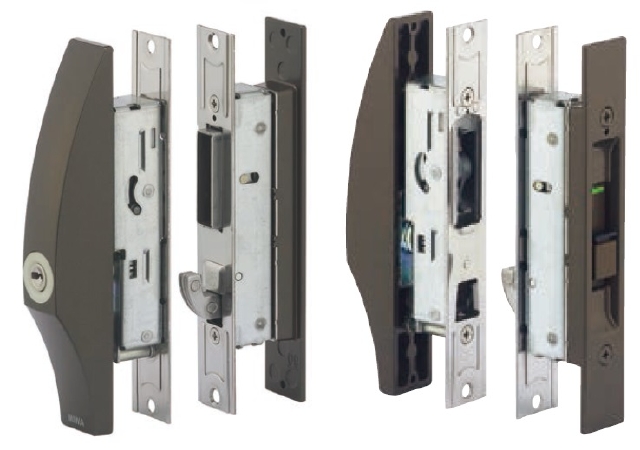

ＰＳ ＳＬ０９－１ＬＳ
ほとんどのメーカーの引違戸錠の取替錠
万能引違戸錠
●防犯性に優れたPSシリンダーを標準装備しています。
●蓄光タイプのキーガイドです。
●不正解錠を防止するサムターンを採用しています。（1LS、LS2）
●室内側から施解錠状態を確認できます。
●各サッシメーカー引違戸錠に対応しています。
●1LS3は、高齢者には防犯サムターンのツマミを押して操作する動作が困難という声があり、ツマミ操作がしやすいサムターンユニットとになっています。
| 名称 | 適用 |
|---|---|
| 型式 | PSSL09-1LS（内網戸対応） PSSL09-1LS2（大型ツマミ） PSSL09-1LS3（標準ツマミ） ※1LS、1LS2は防犯サムターンですが、1LS3は標準サムターです。 |
| 装着可能シリンダー | PS（キー５本付き）※マスターキー装置なし |
| 扉厚可能範囲(mm以上〜mm以下) | 22〜39 |
| 有効チリ寸法（mm） | 5以上〜12以下 |
| 材質／仕上 | 化粧プレート：アルミダイカスト焼付塗装仕上
アルミシルバー（記号SV） セラミックブロンズ（記号CB） |
PSSL09カタログ（329.7ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＴＨＭＴＭ－１ＬＳ
他社製品でも交換可能な交換用サムラッチ錠
交換用サムラッチ錠
● 現在使用しているサムラッチ錠の扉の切欠を隠せるエスカチオンを使用しています。バックセット60mmで他社製品からの交換が可能です。
● 扉表面の追加加工だけで本締付モノロックからの交換が可能です。
● 両面サムラッチ仕様のみです。
| 名称 | 適用 |
|---|---|
| 型式 | THMTM-1LS |
| バックセット（mm） | 60 |
| 装着可能シリンダー | U9、PR |
| 扉厚可能範囲(mm以上〜mm以下) | 35〜45 |
| 材質／仕上 | アルミダイカスト KB（ブラウン色 高輝度抗菌塗装） |
ＴＨＭＴＭカタログ（331.1ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
Ｕ９２ＦＤ-ＨＳ３
２ＦＤ（廃番品）の交換用引戸錠
２ＦＤ交換用引戸錠
● 引戸錠2FDシリーズの交換用錠前です。フロントとストライクの切欠寸法が同じなので、簡単な加工で取り付けることができます。
● 1、3、4型は片側に、8型は両側に既存の切欠を隠すエスカチオンが取り付きます。
（注） U92FD-HSシリーズはU92FD-HS3シリーズに変更となりました。シリンダーもネジ止めタイプからピン止めタイプに変更になりました。
| 名称 | 適用 |
|---|---|
| 型式 | U92FD-1（-2,-3,-4,-8） HS3 |
| バックセット（mm） | 51 |
| ケース深さ（mm） | 73 |
| 装着可能シリンダー | U9 |
| 扉厚可能範囲(mm以上〜mm以下) | 9〜32・33〜36・37〜41・42〜45・46〜49・50〜53・54〜57・58〜61 |
| 有効チリ寸法（mm） | 5以内 |
| 材質／仕上 | アルミダイカスト KB（ブラウン色 高輝度抗菌塗装） |
Ｕ９２ＦＤ-ＨＳ３カタログ（345ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
株式会社 長沢製作所 交換用錠前
古代 サムラッチケースロック取替錠
材質：亜鉛合金・アルミ 仕上：AB（アンティックブラス）・GB（ジャーマンブロンズ）
標準扉厚：32〜42mm
シリンダー：G-15ディンブルシリンダー(１４ピン)キー５本付き
古代取替錠シリーズがサムラッチケースロック錠に対応しました。
切欠穴を隠す取替プレートがセットされ、既存サムラッチからの取り替えが可能です。
より高いセキュリティーを目指して、防犯性の高いディンプルシリンダー（G-15キー5本）を使用しています。
安心・安全のフェイルセーフ設計 ＣＴＳ錠

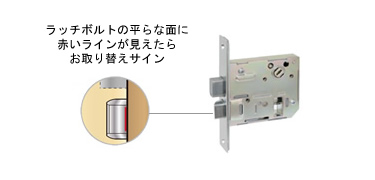

新開発のCTS錠は、万が一錠の内部部品が破損しても安全装置が働き、通常操作で施解錠できる設計になっています。錠の安全装置が働くと、ラッチボルトに赤いラインが見えることで、錠内部の破損が扉から外さずに確認できます。
古代 サムラッチ取替錠／本締取替錠
材質：亜鉛合金・アルミ 仕上：AB・GB
標準重厚：30-40mm（特注重厚40-50mm）
シリンダー：G-15ディンブルシリンダー(１４ピン)キー５本付き
＊特注扉厚も同価格です。
使用錠：TUー60錠
対応扉厚
標準：30〜40mm 特注：40〜50mm
＊特注扉厚も同価格です。
使用錠：Tー60本締錠 TUー60錠
対応扉厚
標準：30〜40mm 特注：40〜50mm
＊特注扉厚も同価格です。
使用錠：Tー60本締錠 Tー60空錠
対応扉厚
標準：30〜40mm 特注：40〜50mm
＊特注扉厚も同価格です。
対応扉厚
標準：27〜37mm 特注：37〜47mm
＊特注扉厚も同価格です。
使用錠：Tー60本締錠
対応扉厚(プレート2枚装着時)
標準：30〜40mm 特注：40〜50mm
■下記の他社製品の取替えに適しています。
